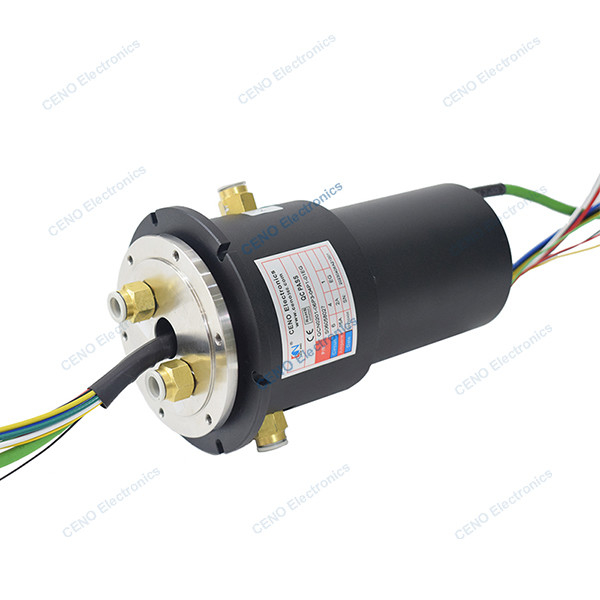

Unión rotatoria neumática del aire de 2 canales para la maquinaria automática industrial
QCN0201-06P3-04P1-01EG. es el nuevo anillo colectando integrado de CENO que combinó 6 circuitos para la señal eléctrica 15A, 4 datos de los circuitos 2A, 1 grupo el 1000M Gigabit Ethernet y 2 canales para el aire se aplican a los sistemas automáticos industriales. Es puede realizar las funciones para las cuales ambo anillo colectando de Ethernet y unión rotatoria neumática que trabajan junto, de uso frecuente en la metalurgia ferrosa, la fabricación plástica de la fibra y el laser cortando la maquinaria. Diversas formas de aislamiento, la dimensión del límite, la instalación y otros parámetros se modifican para requisitos particulares, para más información sobre cómo el anillo colectando de CENO puede caber su ambiente específico, nos entran en contacto con por favor.
Características
- Trabajo reservado del sistema mecánico
- Las diversos formas y límite de aislamiento pueden ser seleccionados
- Pueden ser los diversos datos integrados
- Instale fácilmente y transmita estable
Usos
- Máquina automática
- Sistema industrial
- Laser que corta la maquinaria
- Fabricación plástica de la fibra
- Equipamiento médico
Opcional
- Número y corriente de circuito
- Dimensión del límite
- Contacto/materiales de la vivienda
- Grado de la protección
- Velocidad de trabajo
Especificación
| Corriente y circuitos |
6 circuit*15A; 4circuit*2A; el 1Group*1000M Ethernet |
| Voltaje de clasificación |
0~480VAC/VDC
|
| Fuerza dieléctrica |
≥ 1000VAC@50Hz
≥ 300VAC@50Hz
|
| Resistencia del aislamiento |
≥500MΩ@500VDC
≥100MΩ@100VDC
|
| Resistencia de contacto |
30mΩ (50rpm) |
| Material del contacto |
Metal precioso/oro al oro |
| Vivienda del material |
De acero inoxidable + aleación de aluminio |
| Temperatura de trabajo |
-20°C~+60°C |
| Humedad de trabajo |
Derecho del 60% |
| Grado de la protección del IP |
IP50 |
| Velocidad de funcionamiento |
0~50rpm |
| Tamaño del alambre de ventaja |
UL de Teflon® del alambre de AW14#
UL de Teflon® del alambre de AW24#
CAT5e + RJ45 (varón)
|
|
Longitud del alambre de ventaja
|
Rotor: 5000m m
Estator: 5000m m
|
| Diámetro externo |
Ø103mm |
| Manera de la rotación |
Instalación del reborde |
| Rotatorio articule |
Parámetros |
| El camino |
aire de 2 canales |
| Presión |
barra del ≤ 8 |
| Diámetro de la conexión |
G 1/8" |
|
Diámetro del tubo
|
Ø10mm |
| Esfuerzo de torsión |
el 12N*m |
| Manera de la instalación |
Lado del estator del arreglo en el eje principal con los tornillos |
Dibujo de esquema
Nuestro servicio
1. Investigación de la contestación en 24 horas.
2. Por favor amablemente informarnos que los artículos usted está interesado y el precio razonable le será proporcionado tras el recibo de su nueva investigación CUANTO ANTES.
3. Conteste a su pregunta detallada.
4. Solucionó el problema con usted durante usar nuestros productos.
5. Las muestras le serán ofrecidas para nuestra cooperación futura.
FAQ
1. ¿Qué hacemos?
Nos centramos en convertirse, los anillos colectores de alta calidad del diseño, de la fabricación, y ofrecemos las diversas soluciones para los sistemas giratorios.
2. ¿Cuánto tiempo hemos estado en el negocio?
CENO estableció negocio de los anillos colectores desde 2009. Tenemos millares de clientes aceptamos nuestros productos o servicios.
3. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
4. ¿Cómo elijo un anillo colectando?
La selección apropiada de una solución del anillo colectando requiere los detalles sobre los parámetros del funcionamiento de su uso incluyendo los circuitos totales, voltaje y los amperios por el circuito, velocidad de funcionamiento, y tipo del montaje. Un buen lugar para comenzar su búsqueda está con nuestros anillos colectores estándar. Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con para conseguir comenzado.
5. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
Porqué con CENO
CENO es una tecnológico compañía en el campo del anillo colectando que dedica la investigación y desarrollo, la fabricación y ventas. Hemos avanzado los instrumentos del equipo y de la prueba de la alta precisión para asegurar calidad de los productos y funcionamiento confiable. El área de la instalación cubre 3000 metros cuadrados y localizada en Shenzhen China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja de CENO
El miembro en dirigir al equipo tiene más de 10 años de experiencia en el campo del anillo colectando. Los operadores trabajan en el procedimiento crítico todo son calificados por el entrenamiento interno.
El servicio CENO proporciona
24 horas, servicio del consultor 7days.
Producción total y modificada para requisitos particulares.
Solución offerring para el sistema de la rotación 360°.
Recepción para consultarnos con sus pedidos cualquier sistema de la rotación 360°. Le proporcionaremos un servicio de la parada oportuno respondemos sus investigaciones.
