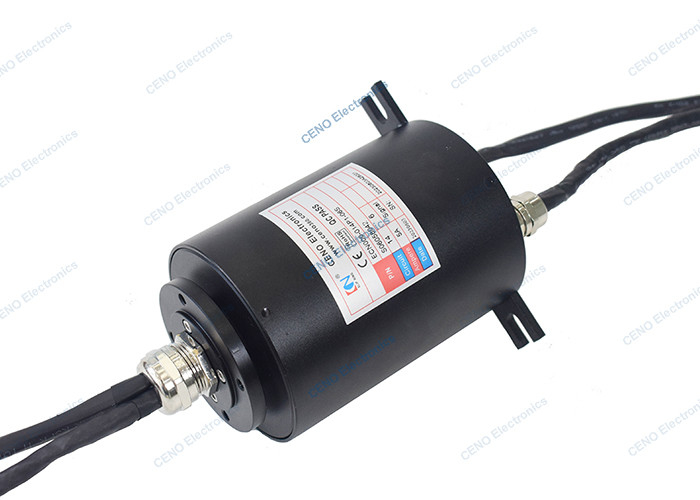

Anillo deslizante integrado de señal de codificador con junta eléctrica rotativa IP65
ECN000-014P1-06S es el nuevo anillo deslizante integrado de CENO que combina señales eléctricas y señal de codificador de 1 grupo, el grado de protección es IP65 y puede ser de hasta IP68 para aplicaciones específicas personalizadas.El codificador es un sensor que se utiliza para medir o controlar la posición, la velocidad o la dirección de un objeto en un sistema.
Además de producir anillos deslizantes integrados de codificador compactos y de alta confiabilidad, CENO ha proporcionado unidades que combinan anillos deslizantes eléctricos convencionales con juntas rotativas de fibra óptica, juntas rotativas RF, juntas rotativas neumáticas/hidráulicas y otros productos básicos.Para mas informacion, favor de contactarnos.
Características
- Señales de codificador combinadas
- Se pueden seleccionar diferentes formas de sellado y límites
- Se pueden integrar varios datos
- Terminal ajustable de fácil instalación.
Aplicaciones
- robot o manipulador
- GPS como la industria aeroespacial
- Sistema de seguridad
- Medición de prueba
- Procesamiento de máquinas herramienta
Opcional
- Circuito, Voltaje, Corriente
- Tipos de codificador
- Contacto / Materiales de la carcasa
- Grado de protección
- Velocidad de trabajo
Especificación
|
ECN000-014P1-06S
|
Especificación |
| Corriente y Circuitos |
14 circuitos*5A;1 grupo * señal de codificador |
| Tensión nominal |
0~400 VCA/VCC |
| Resistencia dieléctrica |
≥500VAC@50Hz |
| Resistencia de aislamiento |
≥500MΩ@500VCC |
| Ruido Eléctrico |
30mΩ (50rpm) |
| material de contacto |
Oro con oro / Metal precioso |
| Material de la carcasa |
Aleación de aluminio |
| Temperatura de trabajo |
-20°C~+60°C |
| Humedad de trabajo |
60 %HR |
| Grado de protección IP |
IP65 |
| Velocidad de operacion |
0~300rpm |
| Tamaño del cable conductor |
AWG20# Alambre Teflon® UL
Cables blindados trenzados de seis núcleos (0,3 mm²)
|
| Longitud del cable conductor |
Rotor: 1000 mm
Estator: 1000 mm
|
| Diámetro externo |
Ø86mm |
Dibujo de esquema
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos deslizantes que se dedica a la investigación y el desarrollo, la fabricación y las ventas. Contamos con equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiable. El área de la instalación cubre 3000 metros cuadrados y está ubicada en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
