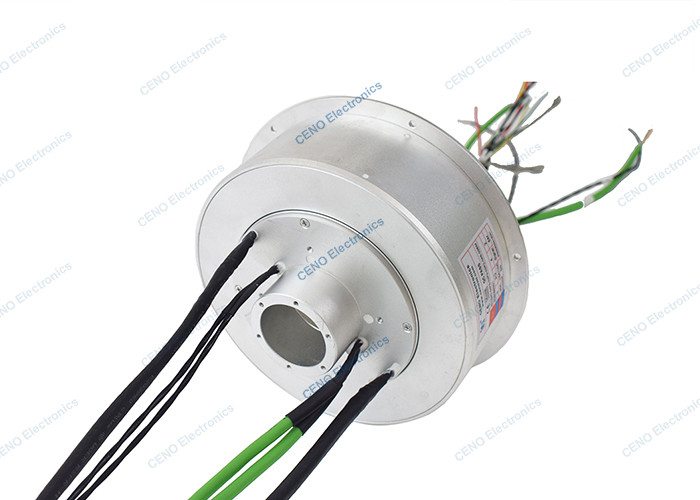

Antenna de radar con anillo de deslizamiento de señal Ethernet de baja temperatura con colector de energía eléctrica
ECN042-04P5-02P3-02P2-04S-02EM es un nuevo producto del CENO diseñado para la antena de radar.El anillo de deslizamiento de la antena de radar CENO presenta materiales resistentes a bajas temperaturas que pueden transmitir energía eléctrica, RS422 y señal Ethernet estable a la temperatura de -40 °C ~ + 70 °C. No hay interferencia electromagnética entre la corriente y la señal, cumplen con los requisitos de compatibilidad electromagnética EMC.La mayoría de los parámetros de nuestros anillos de deslizamiento son opcionales.Para obtener más información sobre cómo el anillo de deslizamiento CENO puede adaptarse a su aplicación específica, póngase en contacto con nosotros.
Características
u Diseñado para aplicaciones de baja temperatura -40°C~+70°C
u Combinar señal RS422, 100M Ethernet y energía eléctrica
u Instalar fácilmente y transmitir de forma estable
Aplicaciones
u Máquina automática
u Antena de radar
u Aeronaves
U Equipo militar
u Sistema de comunicación
No se puede optar
U Circuito, voltaje, corriente
u Contacto / Materiales para la vivienda
u Grado de protección
u Temperatura de funcionamiento
Velocidad de trabajo
Especificación
|
La Comisión ha adoptado, en virtud de la Decisión de Ejecución (UE) 2015/2446, una serie de medidas de apoyo para la aplicación de la presente Decisión.
|
Especificación |
| Corriente y circuitos |
2 circuitos * 30A; 2circuitos * 15A, 2circuitos * 10A, 2circuitos * RS422 señal, 2grupo * 100MEthernet
|
| Válvula de tensión nominal |
0 ~ 30 VAC/VDC |
| Resistencia dieléctrica |
≥ 500 VAC@50 Hz |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Resistencia al contacto |
Se aplicarán las siguientes medidas: |
| Temperatura de trabajo |
-40°C~+70°C |
| Humedad de trabajo |
60% de RH |
| Grado de protección de propiedad intelectual |
Protección IP51 |
| Velocidad de funcionamiento |
0 ~ 60 rpm |
| Material de contacto |
El metal precioso |
| Materiales para la vivienda |
De aleación de aluminio |
| Tamaño del alambre de plomo |
AWG12#14#16#Teflon® UL revestido con estaño
Las categorías 5 e
|
| longitud del alambre de plomo |
El rotor: 500 mm; el estator: 500 mm. |
| Instalación |
Instalación de las bridas |
Dibujo de contorno
Más información sobre este anillo de deslizamiento de señal de eternet de baja temperatura
CENO ha estado diseñando y fabricando anillos de deslizamiento durante unos 20 años.Este anillo de deslizamiento está específicamente diseñado para combinar diferentes componentes eléctricos y de señal incluyendo energíaSu diseño de brida hace que sea fácil de instalar y funciona perfectamente en todo tipo de condiciones climáticas.
El anillo de deslizamiento de la antena de radar es un componente esencial para cualquier aplicación de antena de radar.y puede transferir datos y energía entre partes estacionarias y giratorias de la antena con una resistencia mínimaEl anillo de deslizamiento también proporciona una transferencia fiable y precisa de señales Ethernet, asegurando una comunicación fluida entre la antena y el sistema de radar.
Una de las características clave de este anillo de deslizamiento es su capacidad de baja temperatura.lo que lo hace ideal para su uso en ambientes hostilesAdemás, su diseño innovador lo hace altamente resistente al desgaste y requiere un mantenimiento muy mínimo.
La instalación del anillo de deslizamiento de la antena de radar es rápida y fácil, gracias a su diseño de brida.Con nuestro producto, usted puede estar seguro de que está recibiendo la mejor calidad por su dinero.
En conclusión, el anillo de deslizamiento de la antena de radar es una necesidad para cualquier aplicación de antena de radar.Está diseñado específicamente para transferir diferentes componentes eléctricos y de señal mientras se opera de forma fiable en condiciones de baja temperatura.Su diseño de brida hace que sea fácil de instalar y minimiza cualquier posible tiempo de inactividad.Es la solución perfecta para sus necesidades de antena de radar.
Nuestro servicio
1Responder a la consulta en 24 horas.
2Por favor, por favor, informe qué artículos le interesan y el precio razonable se le proporcionará a la recepción de su nueva consulta ASAP.
3Responda su pregunta con detalle.
4- Resolvió el problema con usted durante el uso de nuestros productos.
5Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1¿Qué hacemos?
Nos centramos en el desarrollo, diseño, fabricación de sliprings de alta calidad, y ofrecemos varias soluciones para sistemas rotativos.
2¿Cuánto tiempo hemos estado en el negocio?
CENO estableció el negocio de anillos de deslizamiento desde 2009.
3¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas de una estructura estacionaria a una estructura giratoria.Un anillo de deslizamiento se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras se transmite potencia o señalesPuede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a daños que cuelgan de las articulaciones móviles.
4¿Cómo elijo un anillo de deslizamiento?
La selección adecuada de una solución de anillo de deslizamiento requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje.Un buen lugar para comenzar su búsqueda es con nuestros anillos de resbalón estándarSi usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.
5¿Ofrece anillos de deslizamiento personalizados?
Sí, si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.Nuestros ingenieros encontrarán la solución perfecta para sus necesidades..
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo del anillo de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.
Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
