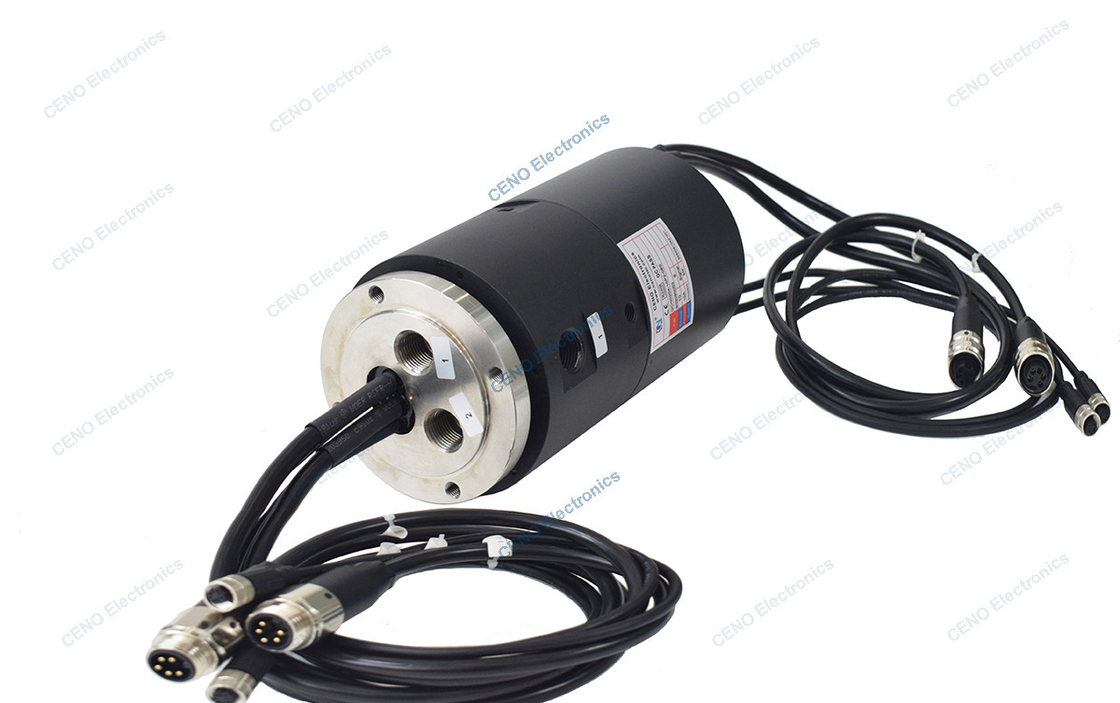

2 canales integran unión rotativa neumática hidráulica con interfaz G3/8
QCN0204-10P2-08S es un anillo de deslizamiento integrado CENO que combina circuitos de energía eléctrica, señal de profinet y 2 canales para gas.El anillo de deslizamiento eléctrico y las uniones rotativas neumáticas / hidráulicas anillo de deslizamiento combinado está diseñado para algunas aplicaciones especiales donde requieren tanto señal eléctrica y transmisión neumática o hidráulicaPara obtener más información, póngase en contacto con nosotros.
Características
- Puede integrar señales eléctricas, neumáticas, hidráulicas y datos.
- Los canales pueden ser de 16 y los circuitos eléctricos pueden ser de cientos.
- Diseño de la brida y fácil instalación
Aplicaciones
- Proceso de comida
- Máquinas y aparatos de corte por láser
- Productos químicos y farmacéuticos
- Máquinas y aparatos para el relleno
- Equipo médico
No se puede optar
- Canales, circuitos y tensión
- Medio gaseoso o líquido
- Método de sellado
- Dimensión de los límites
- Velocidad de trabajo
Especificación
|
Se aplicará a los productos de las categorías IIa y IIIa, incluidos los productos de las categorías IIIa y IV.
|
Especificación |
| Circuitos y corriente |
10 circuitos * 10A; grupo 2 * señal Profinet |
| Válvula de tensión nominal |
Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica |
≥ 500 VAC@50 Hz |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Ruido eléctrico |
La velocidad máxima es de 30 mΩ (50 rpm) |
| Temperatura de trabajo |
-20°C~+80°C |
| Humedad de trabajo |
60% de RH |
| Grado de protección de propiedad intelectual |
Protección IP51 |
| Velocidad de trabajo |
0 ~ 50 rpm |
| Diámetro exterior |
Ø120 mm |
| Material de contacto |
El metal precioso |
| Materiales para la vivienda |
Las siguientes características se aplican a los materiales: |
| Tamaño del alambre de plomo |
5 núcleos de cable; 4 núcleos de cable blindado |
| longitud del alambre de plomo |
El lado del rotor: 1000 mm; el lado del estator: 1000 mm |
| Instalación |
Instalación de las bridas |
| Las articulaciones rotativas |
|
| El camino |
2 canales de gas |
| Tamaño de la interfaz |
G3/8 |
| Presión máxima |
1.0MPa |
Dibujo de contorno
Nuestro servicio
1Responder a la consulta en 24 horas.
2Por favor, por favor, informe qué artículos le interesan y el precio razonable se le proporcionará a la recepción de su nueva consulta ASAP.
3Responda su pregunta con detalle.
4- Resolvió el problema con usted durante el uso de nuestros productos.
5Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1¿Qué hacemos?
Nos centramos en el desarrollo, diseño, fabricación de deslizamientos de alta calidad, y ofrecemos varias soluciones para sistemas rotativos.
2¿Cuánto tiempo hemos estado en el negocio?
CENO estableció el negocio de anillos de deslizamiento desde 2009.
3¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas de una estructura estacionaria a una estructura giratoria.Un anillo de deslizamiento se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras se transmite potencia o señalesPuede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a daños que cuelgan de las articulaciones móviles.
4¿Cómo elijo un anillo de deslizamiento?
La selección adecuada de una solución de anillo de deslizamiento requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje.Un buen lugar para comenzar su búsqueda es con nuestros anillos de resbalón estándarSi usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.
5¿Ofrece anillos de deslizamiento personalizados?
Sí, si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.Nuestros ingenieros encontrarán la solución perfecta para sus necesidades..
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo del anillo de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.
Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
