2 canales de señal Gigabit Ethernet anillo de deslizamiento con agujero a través de 70 mm

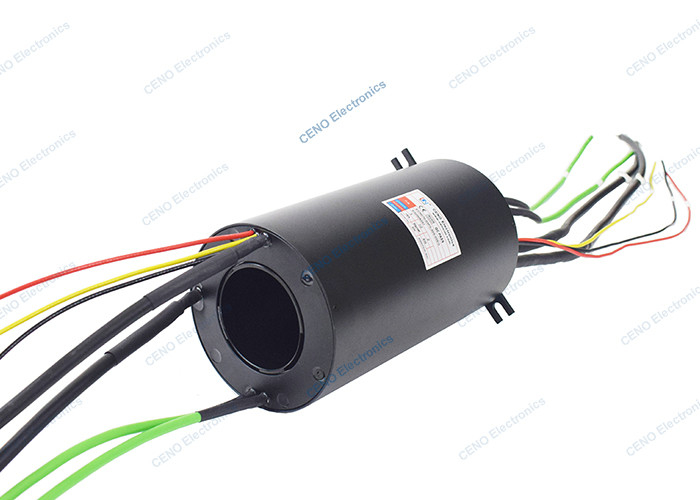

ECN070-03P3-32S-02EG es un anillo de deslizamiento de señal Gigabit Ethernet de CENO con un orificio interno de 70 mm para uso comercial.El anillo de deslizamiento de señal Ethernet es un tipo de productos de señalHay tres parámetros importantes que deben tenerse en cuenta al incorporar un anillo de deslizamiento en una línea de comunicación Ethernet: pérdida de inserción, pérdida de retorno y ruido cruzado.Para obtener más información sobre cómo el anillo de deslizamiento de la señal CENO Ethernet puede adaptarse a su aplicación, póngase en contacto con nosotros.
Características
- A través del diseño de agujeros y combinación de señales eléctricas con Ethernet
- Transmisión estable, sin código de cadena, baja pérdida cumple con EMC
- Instalar fácil y mantenimiento gratuito
Aplicaciones
- Reactores químicos
- Equipo de minería
- Equipo de procesamiento automático
- Armas robóticas
- Equipo médico
No se puede optar
- Circuitos, voltaje y corriente
- Integrar señal o datos
- Contacto / Materiales de la vivienda
- Grado IP
- Velocidad de trabajo
Especificación
|
Se aplicará el procedimiento de evaluación de la compatibilidad con el mercado.
|
Especificación |
| Circuitos y corriente |
3 circuitos * 16A; 32 circuitos * señal;
2grupo*1000M Ethernet
|
| Válvula de tensión nominal |
Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica |
Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento |
El valor de la corriente de corriente se calculará en función de la corriente de corriente de corriente de corriente. |
| Ruido eléctrico |
Se aplicarán las siguientes medidas: |
| Temperatura de trabajo |
-20°C ~ +60°C |
| Humedad de trabajo |
60% de RH |
| Grado de protección de propiedad intelectual |
Protección IP51 |
| Velocidad de trabajo |
0 ~ 10 rpm |
| Diámetro interno |
Ø70 mm |
| Diámetro exterior |
Ø130 mm |
| Material de contacto |
Metal precioso / Oro a oro |
| Materiales para la vivienda |
De aleación de aluminio |
| Tamaño del alambre de plomo |
El cable blindado retorcido de 16 núcleos; AWG12# alambre Teflon® UL; CAT6 |
| longitud del alambre de plomo |
El lado del rotor: 500m; el lado del estator: 600m |
| Instalación |
Instalación de la pestaña antirrotación |
Dibujo de contorno
Más información sobre este anillo de deslizamiento de señal de eternet de baja temperatura
CENO ha estado diseñando y fabricando anillos de deslizamiento durante unos 20 años.Este anillo de deslizamiento está específicamente diseñado para combinar diferentes componentes eléctricos y de señal incluyendo la potenciaSu diseño de brida hace que sea fácil de instalar y funciona perfectamente en todo tipo de condiciones climáticas.
El anillo de deslizamiento de la antena de radar es un componente esencial para cualquier aplicación de antena de radar.y puede transferir datos y energía entre partes estacionarias y giratorias de la antena con una resistencia mínimaEl anillo de deslizamiento también proporciona una transferencia fiable y precisa de señales Ethernet, asegurando una comunicación fluida entre la antena y el sistema de radar.
Una de las características clave de este anillo de deslizamiento es su capacidad de baja temperatura.lo que lo hace ideal para su uso en ambientes hostilesAdemás, su diseño innovador lo hace altamente resistente al desgaste y requiere un mantenimiento muy mínimo.
La instalación del anillo de deslizamiento de la antena de radar es rápida y fácil, gracias a su diseño de brida.Con nuestro producto, usted puede estar seguro de que está recibiendo la mejor calidad por su dinero.
En conclusión, el anillo de deslizamiento de antena de radar es imprescindible para cualquier aplicación de antena de radar.Está diseñado específicamente para transferir diferentes componentes eléctricos y de señal mientras se opera de forma fiable en condiciones de baja temperatura.Su diseño de brida hace que sea fácil de instalar y minimiza cualquier posible tiempo de inactividad.Es la solución perfecta para sus necesidades de antena de radar.
Nuestro servicio
1Responder a la consulta en 24 horas.
2Por favor, por favor, informe qué artículos le interesan y el precio razonable se le proporcionará a la recepción de su nueva consulta ASAP.
3Responda su pregunta con detalle.
4- Resolvió el problema con usted durante el uso de nuestros productos.
5Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1¿Qué hacemos?
Nos centramos en el desarrollo, diseño, fabricación de deslizamientos de alta calidad, y ofrecemos varias soluciones para sistemas rotativos.
2¿Cuánto tiempo hemos estado en el negocio?
CENO estableció el negocio de anillos de deslizamiento desde 2009.
3¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas de una estructura estacionaria a una estructura giratoria.Un anillo de deslizamiento se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras se transmite potencia o señalesPuede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a daños que cuelgan de las articulaciones móviles.
4¿Cómo elijo un anillo de deslizamiento?
La selección adecuada de una solución de anillo de deslizamiento requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje.Un buen lugar para comenzar su búsqueda es con nuestros anillos de resbalón estándarSi usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.
5¿Ofrece anillos de deslizamiento personalizados?
Sí, si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.Nuestros ingenieros encontrarán la solución perfecta para sus necesidades..
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
