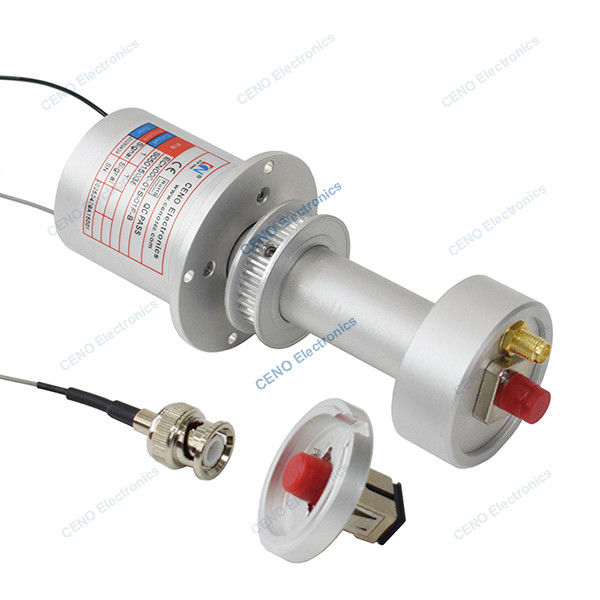

Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica
  • Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica
  • Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica
  • Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica
  • Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica
Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica

Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica

Place of Origin China
Nombre de la marca CENO
Certificación CE,RoHS,ISO9001,UL
Model Number ECN000-01S-01F-B
Detalles del producto
Fiber Optic:
1 * fiber optic
Current & Circuits:
1 * Coaxial signal
Fiber type:
Single mode HI1060 fiber optic
Wave length:
1310nm
Rating Voltage:
0-240 VAC/VDC
Dielectric strength:
≥500VAC@50Hz
Isolation resistance:
≥500MΩ@100VDC
Contact resistance:
≤70mΩ (50rpm)
Contact material:
Precious metal
Housing material:
Aluminum Alloy
Working temperature:
-20°C~+60°C
Working humidity:
60 %RH
IP protection grade:
IP51
Operating speed:
0~6000rpm
Outer diameter:
Ø40mm
Lead wire size & length:
As Request
Condiciones de pago y envío
Minimum Order Quantity
1pcs
Precio
Negociable
Packaging Details
Cartons/As request
Delivery Time
1 weeks
Payment Terms
T/T,Paypal, Western Union
Supply Ability
1000pcs per month
Descripción del producto

Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica

ECN000-01S-01F-B es el anillo de deslizamiento de la unión rotativa de la señal integrada CENO + fibra óptica con alta velocidad de 6000 rpm.datos con forjs juntos basados en la solicitud y aplicación especial del clienteLa unión rotativa de fibra óptica incluye dos tipos de modo, único y multi-modo, los canales se pueden personalizar y hasta docenas de canales.CENO integrar forjs anillo de deslizamiento trabaja de manera estable y a menudo equipado con varios sistemas de capsula optoelectrónica.





Características

  • Integración de señal + forjs
  • Traje para bajas temperaturas -40°C~+80°C
  • Se pueden integrar varios datos
  • Instalar fácil y mantenimiento gratuito



Aplicaciones

  • Trabajo de los robots
  • Capsula fotoeléctrica
  • Sistema de viviendas inteligentes
  • Sistema de radar
  • Sistema de control remoto



No se puede optar

  • Circuito, voltaje y corriente
  • Canales Señales y datos
  • Contacto / Materiales de la vivienda
  • Grado de protección
  • Velocidad de trabajo y temperatura







Especificación

Se aplicará el método de evaluación de la calidad de los productos.

 Especificación
Corriente y circuitos 1 * señal coaxial
Válvula de tensión nominal Se aplicarán las siguientes medidas:
Resistencia dieléctrica ≥ 500 VAC@50 Hz
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Resistencia al contacto El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Temperatura de trabajo -20°C ~ +60°C
Humedad de trabajo 60 por ciento RH
Grado de protección de propiedad intelectual Protección IP51
Diámetro exterior Ø20 mm
Velocidad de funcionamiento 0~6000 rpm
Material de contacto El metal precioso
Materiales para la vivienda De aleación de aluminio
longitud del alambre de plomo

Como se ha diseñado
Fibra óptica
El canal 1 * fibra óptica
Tipo de fibra Fibra óptica HI1060 de modo único
longitud de la onda 1310 nm
Pérdida de inserción No más de 2,0 dB
Inserción de onda de pérdida ≤ 0,7 dB
Pérdida de retroalimentación ≤ 23 dB
Velocidad de trabajo rpm 0 ~ 2000
longitud de cola de cerdo y encapsulación 0.9mm chaqueta blanca; longitud del alambre 200mm
Tipo de conector Conector FC/APC







Dibujo de contorno

Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica 0









CENO Power/Signal + Fiber Opticrotary serie de productos conjunta

El anillo de deslizamiento integrado es de la serie no estándar CENO. POWER/SIGNAL + FIBRA ÓTICA ROTARY JOINT diseño de acuerdo con la aplicación especial, para integrar la corriente, circuitos de señal y unión de fibra óptica.Su corriente podría llegar a varios cientos de amperes y su señal podría cubrir todo tipo de tipo de señal base en la aplicación relevante. Las juntas de fibra óptica incluyen sigell-modo y multimodo con canal diverso de canal de señal a docenas de canales.entonces se utiliza ampliamente en la opción grúa eléctrica.



Integrar la señal coaxial y el anillo de resbalón de FORJs con la unión rotativa de fibra óptica 1
