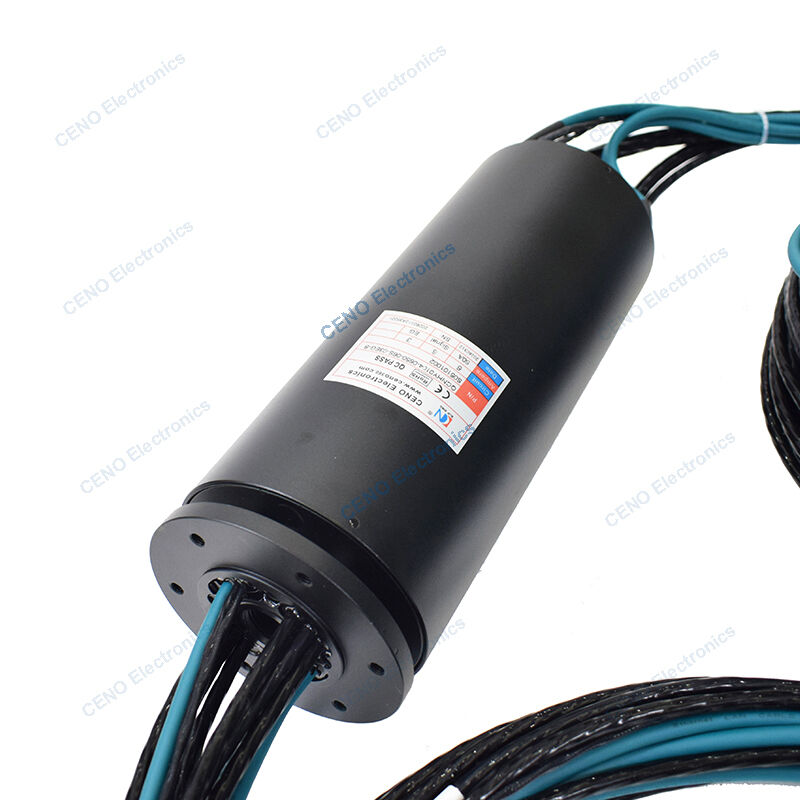

Power Ethernet RS485 integrado y unión rotativa neumática para sistema industrial
QCNHY0104-0650-06S-03EG-B es integre el anillo colector con alimentación, RS485, señal Ethernet y unión rotativa de aire de 1 canal.Anillo colector eléctrico y juntas rotativas neumáticas o hidráulicas. El anillo colector combinado está diseñado para algunas aplicaciones especiales que requieren tanto anillo eléctrico como pn.UEjuntas rotativas automáticas o hidráulicas. CENO aprovecha sus propias ventajas técnicas para desarrollar este tipo de anillo colector, que es más conveniente para los usuarios en instalación y operación. Para obtener más información, póngase en contacto con nosotros.
Características
tu Se pueden seleccionar diferentes formas de sellado según las diferentes aplicaciones.
tu Rendimiento estable, larga vida
tu La parte del anillo colector eléctrico puede integrar corriente y varias señales.
Aplicaciones
tu Química y farmacéutica
tu Procesamiento de alimentos
tu Maquinaria de corte por láser
tu Maquinaria de llenado
tu Equipo medico
Opcional
tu Circuito, voltaje, corriente
tu Canales y presión de aire.
tu Contacto / Materiales de Vivienda
tu Grado de protección
tu Velocidad de trabajo & temperatura
Especificación
|
QCNHY0104-0650-06S-03EG-B Especificación
|
|
Corriente y circuitos
|
6 * 50A; 4 * Señal; 1 * señal RS485; Ethernet de 3x1000M
|
|
Voltaje nominal
|
0 ~ 220 VCA/VCC
|
|
Rigidez dieléctrica
|
≥1000 VCA a 50 Hz;≥300 VCA a 50 Hz
|
|
Resistencia de aislamiento
|
≥500MΩ@500VCC;≥100MΩ@100VCC
|
|
Onda de resistencia de contacto
|
≤ 30metroΩ
|
|
Temperatura de trabajo
|
-20°C~+60°C
|
|
Humedad de trabajo
|
60 % HR
|
|
Grado de protección IP
|
IP51
|
|
Velocidad de funcionamiento
|
0~100rpm
|
|
Diámetro exterior
|
Ø105mm
|
|
Material de contacto
|
Oro a oro
|
|
Material de la carcasa
|
Aleación de aluminio
|
|
Unión Rotaria
|
Parámetros
|
|
Canales
|
1 * aire
|
|
Presión máxima
|
1,0 MPa
|
Dibujo de contorno
Observación
Los anillos colectores integrados son imprescindibles para maquinaria que requiere tanto energía eléctrica como transmisión neumática o hidráulica. Estos anillos colectores constan de una unión rotativa neumática y una junta de señal rotativa, que se combinan para brindarle 1 canal para aire y 50 circuitos para un colector de señal.
Los beneficios de un anillo colector integrado son muchos. En primer lugar, simplifica el proceso de cableado e instalación para el usuario final. Con un solo montaje, obtienen lo mejor de ambos mundos. En lugar de tener que instalar anillos colectores separados para potencia y transmisión, ahora pueden confiar en un único anillo colector integrado. Esto no sólo ahorra tiempo sino que también reduce la complejidad de la máquina en su conjunto.
Otro beneficio es que un anillo colector integrado ayuda a reducir la cantidad de puntos de falla potencial. En lugar de tener que lidiar con múltiples componentes, solo se necesita un anillo colector integrado. Esto significa menos puntos potenciales de falla, lo que a su vez significa una máquina más robusta y confiable.
Otra ventaja de un anillo colector integrado es que ofrece una mayor flexibilidad operativa. Con un solo conjunto, los usuarios pueden rotar y transmitir simultáneamente sin pérdida de señal o presión. Esto es especialmente útil en aplicaciones donde se requiere que la máquina gire y al mismo tiempo suministre aire o fluido.
En conclusión, los anillos colectores integrados brindan a los diseñadores y operadores de maquinaria una solución confiable, fácil de instalar y versátil para la transmisión junto con los requisitos de energía. Con un solo conjunto que combina canales colectores de aire y señales, los anillos colectores integrados son una opción conveniente y eficiente para cualquier aplicación de máquina donde la confiabilidad y la flexibilidad son la máxima prioridad.
Nuestro Servicio
1. Responder consulta en 24 horas.
2. Por favor, infórmenos qué artículos le interesan y se le proporcionará el precio razonable al recibir su nueva consulta lo antes posible.
3. Responde detalladamente a tu pregunta.
4. Resolvió el problema con usted durante el uso de nuestros productos.
5. Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1. ¿Qué hacemos?
Nos enfocamos en desarrollar, diseñar y fabricar anillos colectores de alta calidad y ofrecemos diversas soluciones para sistemas rotativos.
2. ¿Cuánto tiempo llevamos en el negocio?
CENO estableció el negocio de anillos colectores desde 2009. Tenemos miles de clientes que aceptaron nuestros productos o servicios.
3. ¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una giratoria. Se puede utilizar un anillo colector en cualquier sistema electromecánico que requiera rotación mientras transmite energía o señales. Puede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a dañarse que cuelgan de las juntas móviles.
4. ¿Cómo elijo un anillo colector?
La selección adecuada de una solución de anillo colector requiere detalles sobre los parámetros operativos de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje. Un buen lugar para comenzar su búsqueda es con nuestros anillos colectores estándar. Si está seguro de que lo más probable es que se requiera una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar.
5. ¿Ofrecen anillos colectores personalizados?
Sí, si está seguro de que lo más probable es que necesite una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar. Nuestros ingenieros encontrarán la solución perfecta para sus necesidades.
