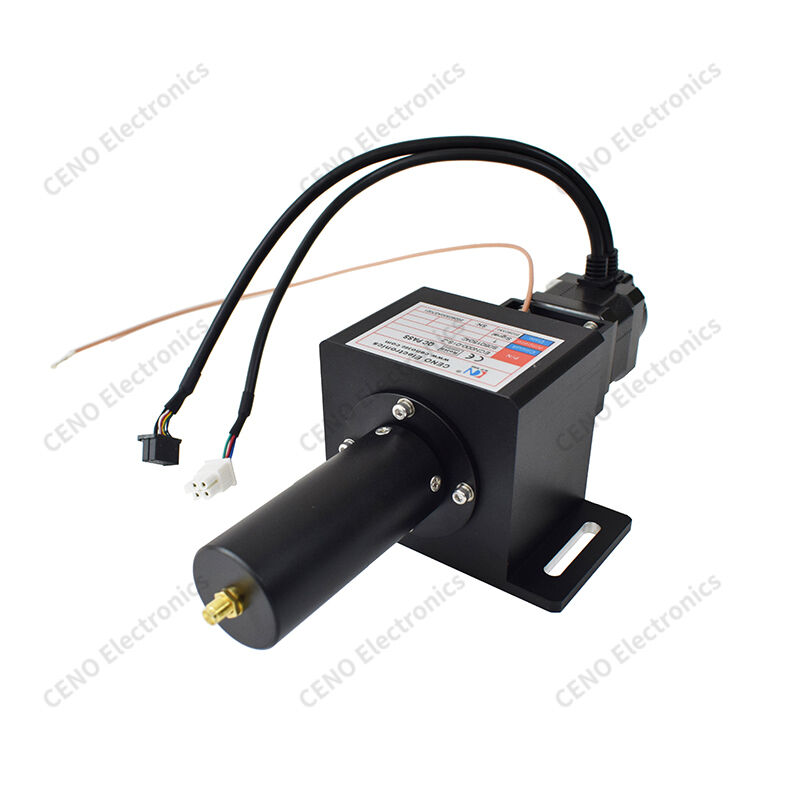

Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
  • Anillo colector híbrido con un canal coaxial de RF
Anillo colector híbrido con un canal coaxial de RF

Anillo colector híbrido con un canal coaxial de RF

Lugar de origen Porcelana
Nombre de la marca CENO
Certificación CE,RoHS,ISO9001,UL
Número de modelo ECN000-01S-Z
Detalles del producto
Clasificación de protección:
IP51
Humedad de funcionamiento:
Por debajo del 60 % de humedad relativa
Temperatura de funcionamiento:
-20 °C ~ +60 °C
Voltaje de funcionamiento:
240 VAC
Número de circuitos/corriente:
1 canal × señal de alta frecuencia
Rigidez dieléctrica:
≥500 V @ 50 Hz entre circuitos
Resistencia de aislamiento:
100 MΩ a 100 VCC
Valor de fluctuación de la resistencia de contacto:
≤30 mΩ (a 30 rps/15 rps)
Velocidad de funcionamiento:
0~2000rpm
Duración del cable:
Lado del rotor: 300 mm; Lado del estator: 300 mm
Material de contacto:
Metal precioso
Material de la carcasa:
Aleación de aluminio, arenado y anodizado negro.
Condiciones de pago y envío
Cantidad de orden mínima
1 Uds.
Precio
Negociable
Detalles de empaquetado
Petición de Cartons/As
Tiempo de entrega
1 semana
Condiciones de pago
T/T, PayPal, Western Union
Capacidad de la fuente
1000PCS POR mes
Descripción del producto

Anillo colector híbrido con un canal coaxial de RF


ECN000-01S-Z es un anillo colector híbrido integrado CENO que combina circuitos de control de corriente débil multicanal y un canal coaxial de RF, lo que permite una rotación continua ilimitada de 360° para transferir señales de control de bajo voltaje y señales de RF de alta frecuencia simultáneamente. Cuenta con un componente amortiguador corrugado para compensar la vibración axial y proteger los conjuntos de contactos internos de precisión, junto con una placa de montaje ranurada ajustable para una instalación flexible.


Características

  • Integración de señal triple
  • Amortiguador de vibraciones
  • Cableado antidiafonía
  • Montaje ajustable
  • Blindaje EMI

Aplicaciones

  • Tocadiscos de prueba de RF
  • Inspección óptica
  • cardán opto
  • equipos de END
  • Plataforma giratoria Vision

Opcional

  • Puerto de fibra personalizado
  • terminal de cableado
  • Velocidad de rotación
  • protección de propiedad intelectual
  • Canales de señal extra

Especificación

ECN000-01S-Z

Especificación

Clasificación de protección

 IP51

Humedad de funcionamiento

Por debajo del 60 % de humedad relativa

Temperatura de funcionamiento

-20°C ~ +60°C

Voltaje de funcionamiento

240 VCA

Número de circuitos/corriente

1 canal × señal de alta frecuencia

Rigidez dieléctrica

≥500 V @ 50 Hz entre circuitos

Resistencia de aislamiento

100 MΩ a 100 VCC

Valor de fluctuación de resistencia de contacto

≤30 mΩ (a 30 rps/15 rps)

Velocidad de funcionamiento

0~2000rpm

Longitudes de cables

Lado del rotor: 300 mm; Lado del estator: 300 mm

Material de contacto

metal precioso

Material de la carcasa

aleación de aluminio,

arenado y anodizado negro


dibujo de contorno

Anillo colector híbrido con un canal coaxial de RF 0


Serie de productos de junta rotativa CENO Power/Signal + Fiber Opticrotary

El anillo colector integrado es una serie no estándar CENO. Diseño de JUNTA GIRATORIA DE ENERGÍA/SEÑAL + FIBRA ÓPTICA según aplicación especial, para integrar la corriente, los circuitos de señal y la junta de fibra óptica. Su corriente podría alcanzar varios cientos de amperios y su señal podría cubrir todo tipo de tipos de señales según la aplicación relevante. Las juntas de fibra óptica incluyen modo sigell y multimodo con canales diversos desde el canal de señal hasta docenas de canales. Este tipo de anillo colector integrado obtiene un buen rendimiento y varias funciones, por lo que se usa ampliamente en grúas eléctricas opcionales.


Anillo colector híbrido con un canal coaxial de RF 1
