Anillo colector miniatura de orificio pasante Transmisión de señal débil multicanal de 360°

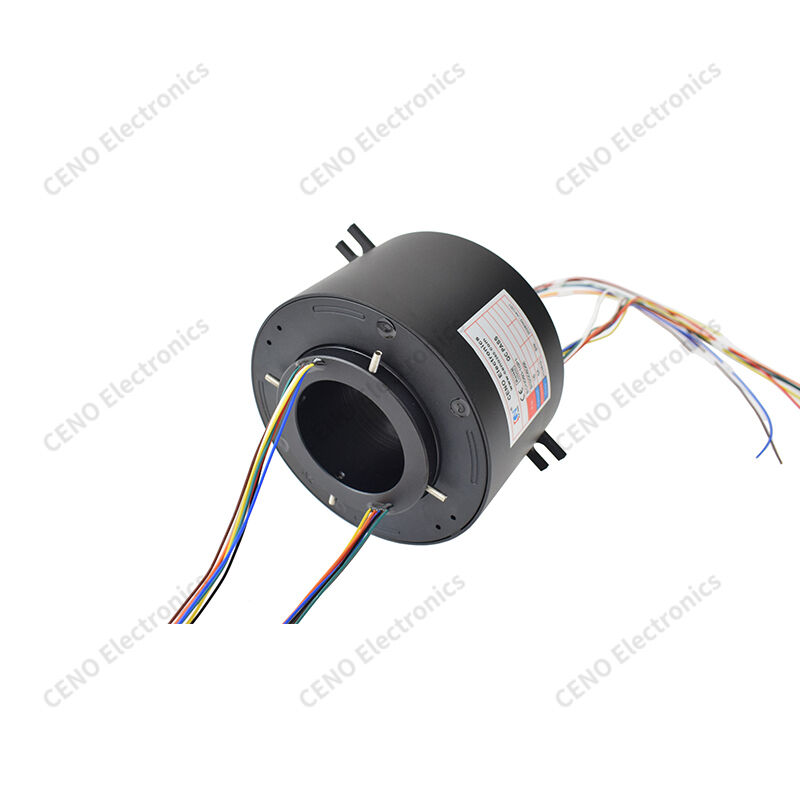

ECN060-16P1 es un anillo colector en miniatura de orificio pasante CENO, un conector eléctrico giratorio para transmitir señales de control débiles multicanal durante una rotación ilimitada continua de 360°. Adopta una carcasa integrada de aluminio anodizado negro con un orificio hueco central para que pasen ejes, tuberías de aire o cables de forma coaxial. Los cables codificados por colores se extienden desde los lados del rotor y del estator para una fácil identificación del cableado. Los conjuntos de contactos de aleación de oro incorporados garantizan una conducción de señal estable con un par de fricción bajo. Los pernos de montaje y las orejetas de posicionamiento están reservados para una instalación rápida, y se adjunta una etiqueta de especificaciones para marcar los parámetros eléctricos y las certificaciones para una conveniente combinación de equipos.
Características
- Orificio pasante central
- Canales multiseñal
- Par de rotación bajo
- contacto de oro
- Carcasa de aluminio
Aplicaciones
- cámara PTZ
- mesa de trabajo rotativa
- Dispositivo medico
- pequeño robot
- Máquina de embalaje
Opcional
- Recuento de canales personalizados
- Longitud de cable extendida
- Clasificación de voltaje especial
- Actualización de protección IP
- Diámetro de orificio personalizado
Especificación
|
ECN060-16P1
|
Especificación
|
|
Clasificación de protección
|
IP51
|
|
Humedad de funcionamiento
|
<60% HR
|
|
Temperatura de funcionamiento
|
–20°C a +60°C
|
|
Especificación del cable
|
AWG 22# Teflon® estañado con clasificación UL
|
|
Tensión de funcionamiento
|
380 VCA
|
|
Número de circuitos / corriente
|
16 circuitos × 5 A
|
|
Rigidez dieléctrica
|
≥1000 V @ 50 Hz entre circuitos
|
|
Resistencia de aislamiento
|
500 MΩ a 500 VCC
|
|
Fluctuación de la resistencia de contacto
|
≤70 mΩ (a 50 rpm)
|
|
Longitud del cable
|
Rotor: 300 mm; Estator: 300 mm
|
|
Velocidad de funcionamiento
|
0-300 rpm
|
|
Método de montaje
|
Lado del rotor asegurado al eje proporcionado por el cliente con tornillos
|
|
Material de contacto
|
Aleación de metales preciosos
|
|
Material de la carcasa
|
Aleación de aluminio, arenado y anodizado negro.
|
|
Diámetro del orificio pasante
|
∅60mm
|
dibujo de contorno
Nuestro Servicio
1. Responder consulta en 24 horas.
2. Por favor, infórmenos qué artículos le interesan y se le proporcionará el precio razonable al recibir su nueva consulta lo antes posible.
3. Responde detalladamente a tu pregunta.
4. Resolvió el problema con usted durante el uso de nuestros productos.
5. Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1. ¿Qué hacemos?
Nos enfocamos en desarrollar, diseñar y fabricar anillos colectores de alta calidad y ofrecemos diversas soluciones para sistemas rotativos.
2. ¿Cuánto tiempo llevamos en el negocio?
CENO estableció el negocio de anillos colectores desde 2009. Tenemos miles de clientes que aceptaron nuestros productos o servicios.
3. ¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una giratoria. Se puede utilizar un anillo colector en cualquier sistema electromecánico que requiera rotación mientras transmite energía o señales. Puede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a dañarse que cuelgan de las juntas móviles.
4. ¿Cómo elijo un anillo colector?
La selección adecuada de una solución de anillo colector requiere detalles sobre los parámetros operativos de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje. Un buen lugar para comenzar su búsqueda es con nuestros anillos colectores estándar. Si está seguro de que lo más probable es que se requiera una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar.
5. ¿Ofrecen anillos colectores personalizados?
Sí, si está seguro de que lo más probable es que necesite una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar. Nuestros ingenieros encontrarán la solución perfecta para sus necesidades.
Por qué con CENO
CENO es una empresa tecnológica en el campo de los anillos colectores que se dedica a la investigación y el desarrollo, la fabricación y las ventas. Contamos con equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiable. El área de las instalaciones cubre 3000 metros cuadrados y está ubicada en Shenzhen, China.
Proceso de dar un título
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja CENO
Los miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo de los anillos colectores. Todos los operadores que trabajan en procedimientos críticos están calificados mediante capacitación interna.
Servicio que proporciona CENO
Servicio de consultoría 24 horas, 7 días.
Producción en masa y personalizada.
Oferta de solución para sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360°. Le brindaremos un servicio integral para responder oportunamente a sus consultas.
