El anillo de deslizamiento híbrido transmite señales de alta potencia y débiles

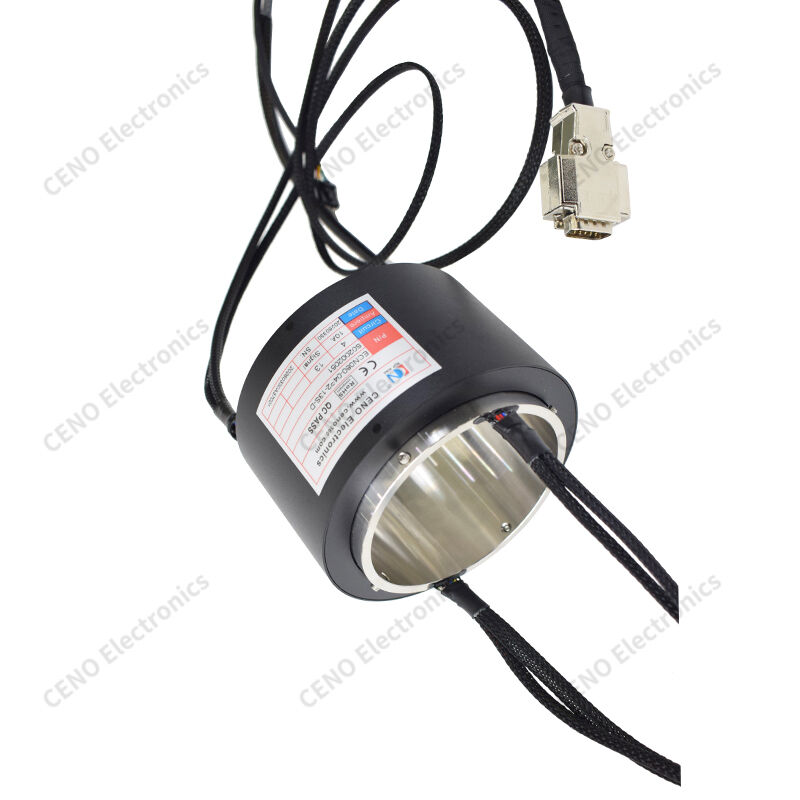

ECN080-04P2-13S-D es CENO anillo de deslizamiento híbrido de conducto a través es un conector rotativo integrado que transmite simultáneamente señales de alta potencia y de control débil durante una rotación continua de 360 °.Cuenta con un gran orificio hueco central para el enrutamiento coaxial de los ejes, tuberías o cables de aire, con una carcasa de aluminio anodizado negro sellada equipada con orificios de montaje y pines de posicionamiento.Las mangas protectoras trenzadas cubren los alambres del estator y del rotor para el rendimiento antiabrasivoLos conjuntos de contacto de aleación de oro incorporados proporcionan una conducción estable, y una etiqueta de especificación marca claramente el diseño del circuito, la calificación de corriente, las certificaciones CE y RoHS para facilitar el emparejamiento del equipo.
Características
- Indicación de potencia híbrida
- Gran diámetro
- Protector de alambre trenzado
- Contactos de oro
- Revestimiento de aluminio
Aplicaciones
- Mesa de trabajo giratoria
- ZPT del vehículo
- Máquina de embalaje
- Maquinaria de ingeniería
- Banco de ensayo automatizado
No se puede optar
- Mezcla de circuitos personalizada
- Tamaño variable de la perforación
- longitud del cable extendido
- Calidad impermeable IP
- Cantidad de corriente especial
Especificación
|
Se aplicará el método de evaluación de la calidad de los productos.
|
Especificación
|
|
Calificación de protección
|
Protección IP54
|
|
Humedad de funcionamiento
|
< 90% de RH
|
|
Temperatura de funcionamiento
|
¥40°C a +85°C
|
|
Especificación del alambre
|
AWG 22# Teflon® UL revestido con estaño; AWG 26# Teflon® UL revestido con plata
|
|
Voltado de funcionamiento
|
380 VAC
|
|
Número de circuitos / corriente
|
4 circuitos × 10 A; 13 circuitos para la señal
|
|
Resistencia dieléctrica
|
≥ 1000 V @ 50 Hz entre circuitos
|
|
Resistencia al aislamiento
|
Se aplicarán las siguientes medidas:
|
|
Fluctuación de la resistencia de contacto
|
Se aplicarán las siguientes medidas:
|
|
Duración del alambre
|
El rotor: 1500 mm; el estator: 1500 mm.
|
|
Método de montaje
|
El lado del rotor fijado al equipo del cliente con tornillos
|
|
Material de contacto
|
Metales preciosos
|
|
Materiales para la vivienda
|
Acero inoxidable (eje) + aleación de aluminio, ensartado y anodizado en negro
|
|
Diámetro del orificio
|
Ø80 mm
|
Dibujo de contorno
