El anillo colector de gran diámetro transmite potencia y señales

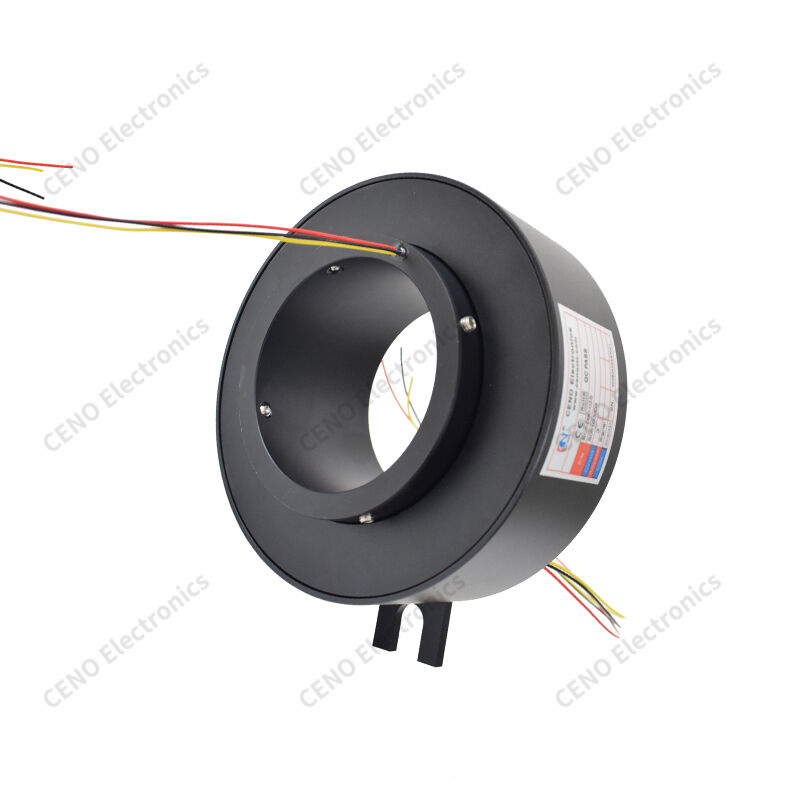

ECN090-03S es un anillo colector de orificio pasante de gran diámetro CENO, un conector eléctrico giratorio que proporciona señales de control y potencia constantes durante una rotación continua ilimitada de 360°. Adopta una carcasa integrada de aluminio anodizado negro con un gran hueco central para el paso coaxial de ejes de transmisión, tubos de aire o oleoductos. Equipado con un soporte fijo en forma de U para bloquear la parte estacionaria del cepillo, los cables codificados por colores se extienden desde los lados del rotor y el estator para una fácil identificación del cableado. Los módulos de contacto internos de aleación de oro garantizan una conducción estable y una etiqueta de parámetro marca las especificaciones y certificaciones para una cómoda combinación con equipos rotativos.
Características
- Gran orificio central
- soporte de montaje en U
- Cables codificados por colores
- contactos de oro
- Carcasa de aluminio
Aplicaciones
- herramientas rotativas
- Máquina de embalaje
- tocadiscos medicos
- Cámara PTZ pesada
- banco de pruebas industriales
Opcional
- Diámetro de orificio personalizado
- Recuento de circuitos personalizados
- Longitud de cable extendida
- Actualización de protección IP
- Soporte de montaje personalizado
Especificación
|
ECN090-03S
|
Especificación
|
|
Clasificación de protección
|
IP51
|
|
Humedad de funcionamiento
|
<60% HR
|
|
Temperatura de funcionamiento
|
–20°C a +60°C
|
|
Especificación del cable
|
AWG 22# Teflon® estañado con clasificación UL
|
|
Tensión de funcionamiento
|
0–220 VCA/VCC
|
|
Número de circuitos / corriente
|
3 circuitos para señales de control de temperatura PT100.
|
|
Rigidez dieléctrica
|
≥500 VAC @ 50 Hz entre circuitos
|
|
Resistencia de aislamiento
|
300 MΩ a 500 VCC (corriente)
|
|
Fluctuación de la resistencia de contacto
|
≤30 mΩ (a 50 rpm)
|
|
Longitud del cable
|
Rotor: 300 mm; Estator: 300 mm
|
|
Velocidad de funcionamiento
|
0-300 rpm
|
|
Método de montaje
|
Lado del rotor asegurado al eje proporcionado por el cliente con tornillos
|
|
Material de contacto
|
metal precioso
|
|
Material de la carcasa
|
Aleación de aluminio, arenado y anodizado negro.
|
|
Diámetro del orificio pasante
|
∅90mm
|
dibujo de contorno
Nuestro Servicio
1. Responder consulta en 24 horas.
2. Por favor, infórmenos qué artículos le interesan y se le proporcionará el precio razonable al recibir su nueva consulta lo antes posible.
3. Responde detalladamente a tu pregunta.
4. Resolvió el problema con usted durante el uso de nuestros productos.
5. Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1. ¿Qué hacemos?
Nos enfocamos en desarrollar, diseñar y fabricar anillos colectores de alta calidad y ofrecemos diversas soluciones para sistemas rotativos.
2. ¿Cuánto tiempo llevamos en el negocio?
CENO estableció el negocio de anillos colectores desde 2009. Tenemos miles de clientes que aceptaron nuestros productos o servicios.
3. ¿Qué es un anillo colector?
Un anillo colector es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una giratoria. Se puede utilizar un anillo colector en cualquier sistema electromecánico que requiera rotación mientras transmite energía o señales. Puede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a dañarse que cuelgan de las juntas móviles.
4. ¿Cómo elijo un anillo colector?
La selección adecuada de una solución de anillo colector requiere detalles sobre los parámetros operativos de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje. Un buen lugar para comenzar su búsqueda es con nuestros anillos colectores estándar. Si está seguro de que lo más probable es que se requiera una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar.
5. ¿Ofrecen anillos colectores personalizados?
Sí, si está seguro de que lo más probable es que necesite una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar. Nuestros ingenieros encontrarán la solución perfecta para sus necesidades.
