Anillo rozante de paso libre para transmisión rotativa fiable de potencia y señal

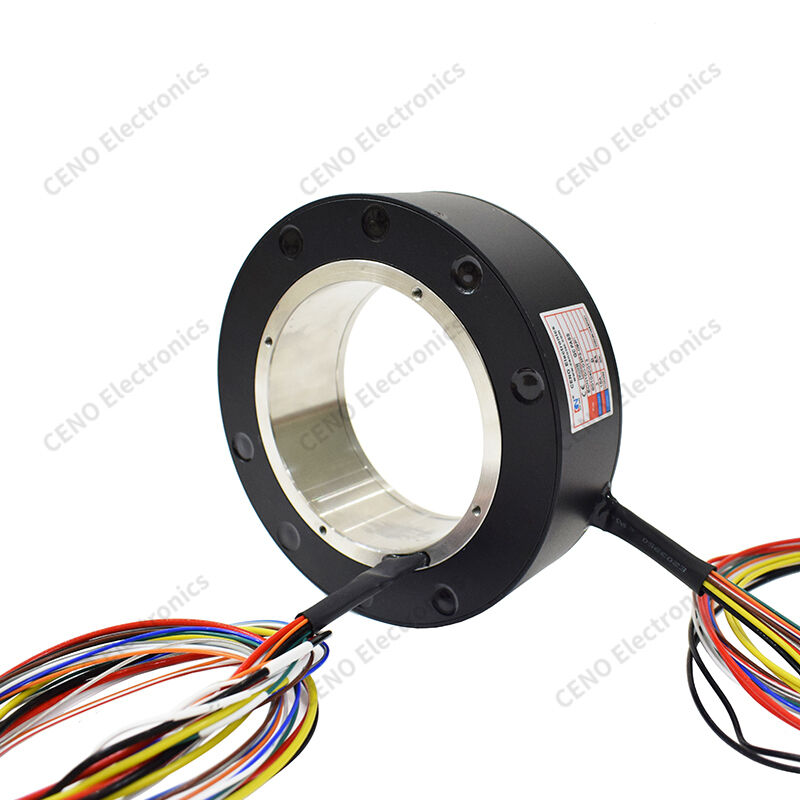

ECN100-03P3-09P1 es un anillo rozante CENO de eje hueco con orificio pasante y carcasa de aleación de aluminio para la transmisión rotativa de potencia y señal industrial. Diseñado con un gran orificio central pasante, permite que los ejes, tubos de aire y cables pasen por el centro, ahorrando espacio de instalación para equipos giratorios. Adoptando una estructura de contacto de metal precioso, realiza una rotación infinita de 360° sin enredos de cables, conduciendo de manera estable la potencia y las señales débiles de los sensores. Equipado con cables separados codificados por colores en ambos extremos del rotor y el estator para un cableado fácil, con manguitos de cable resistentes al desgaste para evitar roturas de cables. Ha pasado la certificación CE y se utiliza ampliamente en maquinaria rotativa automatizada con estrictas demandas de rotación continua.
Características
- Orificio pasante grande
- Carcasa de aleación
- Contacto de metal precioso
- Cables codificados por colores
- Señal estable
- Larga vida útil
Aplicaciones
- Mesas de trabajo giratorias
- PTZ de vigilancia
- Maquinaria de construcción
- Articulaciones de robot
- Platos giratorios de radar
- Dispositivos rotativos médicos
Opcional
- Número de canales personalizado
- Corriente diferente
- Mayor velocidad de rotación
- Carcasa sellada IP
- Integración de señal
- Longitud de cable personalizada
Especificación
|
ECN100-03P3-09P1
|
Especificación
|
|
Clase de protección
|
IP54
|
|
Humedad de funcionamiento
|
<90%
|
|
Temperatura de funcionamiento
|
-40°C ~ +80°C
|
|
Especificaciones del cable
|
Cable de teflón® estañado AWG14# (UL); Cable de teflón® estañado AWG16# (UL); Cable de teflón® estañado AWG22# (UL)
|
|
Voltaje de funcionamiento
|
380 VCA
|
|
Circuito/Corriente
|
3 circuitos × 15 A; 9 circuitos × 5 A
|
|
Rigidez dieléctrica
|
≥1000 VCA @ 50 Hz entre dos circuitos cualesquiera
|
|
Resistencia de aislamiento
|
500 MΩ @ 500 VCC
|
|
Fluctuación de la resistencia de contacto
|
≤70 mΩ (medido a 50 rpm)
|
|
Longitud del cable conductor: Rotor
|
800 mm; Estator: 800 mm
|
|
Velocidad de funcionamiento
|
0–50 rpm
|
|
Método de montaje
|
Extremo del rotor asegurado al husillo proporcionado por el cliente mediante tornillos
|
|
Material de contacto
|
Metal precioso
|
|
Material de la carcasa
|
Aleación de aluminio, arenada y anodizada en negro
|
|
Diámetro del orificio pasante
|
100 mm
|
Dibujo de contorno
Nuestro servicio
1. Responder a la consulta en 24 horas.
2. Por favor, infórmenos qué artículos le interesan y se le proporcionará el precio razonable al recibir su nueva consulta lo antes posible.
3. Responder a su pregunta detallada.
4. Solucionar el problema con usted durante el uso de nuestros productos.
5. Se le ofrecerán muestras para nuestra futura cooperación.
Preguntas frecuentes
1. ¿Qué hacemos?
Nos centramos en el desarrollo, diseño y fabricación de anillos rozantes de alta calidad, y ofrecemos diversas soluciones para sistemas rotativos.
2. ¿Cuánto tiempo llevamos en el negocio?
CENO estableció el negocio de anillos rozantes desde 2009. Tenemos miles de clientes que aceptaron nuestros productos o servicios.
3. ¿Qué es un anillo rozante?
Un anillo rozante es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una giratoria. Un anillo rozante se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras transmite potencia o señales. Puede mejorar el rendimiento mecánico, simplificar la operación del sistema y eliminar cables propensos a daños que cuelgan de juntas móviles.
4. ¿Cómo elijo un anillo rozante?
La selección adecuada de una solución de anillo rozante requiere detalles sobre los parámetros operativos de su aplicación, incluidos los circuitos totales, el voltaje y la corriente por circuito, la velocidad de operación y el tipo de montaje. Un buen lugar para comenzar su búsqueda es con nuestros anillos rozantes estándar. Si está seguro de que es más probable que se requiera una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar.
5. ¿Ofrecen anillos rozantes personalizados?
Sí, si está seguro de que es más probable que se requiera una solución personalizada/modificada o necesita ayuda en su selección, contáctenos para comenzar. Nuestros ingenieros idearán una solución perfecta para sus necesidades.
