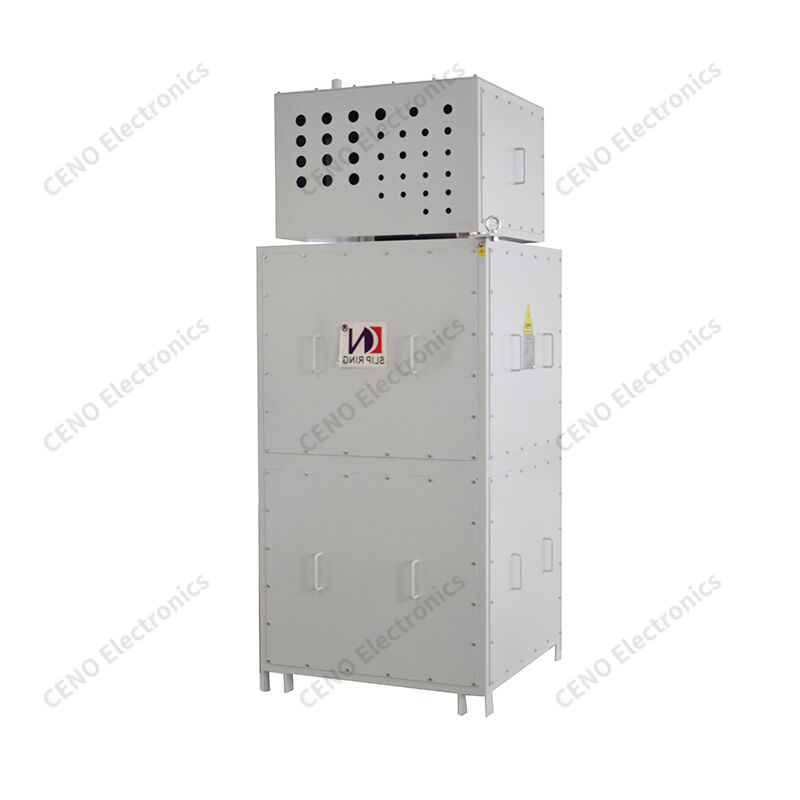

Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
  • Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
  • Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
  • Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
  • Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
  • Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz
Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz

Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz

Lugar de origen Porcelana
Nombre de la marca CENO
Certificación CE,RoHS,UL,ISO9001
Número de modelo BHCN-C-13400-1060-66P-02EG
Detalles del producto
Clasificación de protección:
IP54
Humedad de trabajo:
<95% (a 20°C)
Temperatura de trabajo:
¥20°C a +55°C
Velocidad de trabajo:
0–5 RPM
voltaje de trabajo:
0–230 VCA/VCC
Clasificación de timbre/corriente:
1 circuito × 16 A (IE); 2 circuitos × 10 A (230 V); 63 circuitos para señal; 2 grupos de Gigabit Eth
Rigidez dieléctrica:
≥1000 VCA a 50 Hz entre dos circuitos de alimentación cualesquiera; ≥300 VCA a 60 Hz entre dos circu
Resistencia de aislamiento:
500 MΩ a 300 VCC (alimentación); 100 MΩ a 100 VCC (alimentación)
Fluctuación de la resistencia de contacto:
≤30 mΩ (medido a 50 rpm)
material de contacto:
Metales preciosos / oro sobre oro
Terminación:
Caja de unión
Mantenimiento:
Sin mantenimiento
Tipo de la rotación:
El anillo gira, los cepillos permanecen estacionarios
Método de montaje:
Extremo del rotor accionado por un bloque conductor; extremo del estator atornillado
Material de la carcasa:
Acero Q235A con acabado de pintura RAL 7035.
Otro:
Calentador de 220 V, 200 W, controlado por un interruptor termostático.
Condiciones de pago y envío
Cantidad de orden mínima
1 Uds.
Precio
Negociable
Detalles de empaquetado
Caja de cartón
Tiempo de entrega
Fuera de la plataforma
Condiciones de pago
T/T, PayPal, Western Union, L/C
Capacidad de la fuente
Mes de 10000 piezas
Descripción del producto

Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz


BHCN-C-13400-1060-66P-02EG es un anillo de deslizamiento con cepillo de carbono CENO diseñado para equipos rotativos de uso pesado que requieren una capacidad de canal masiva.Adopta un diseño de compartimiento aislado de tres niveles para separar los circuitos de potencia y señal para mejorar el rendimiento antiinterferenciaEquipados con escotillas de servicio independientes y orificios de ventilación de matriz para disipación térmica, los pies montados en el suelo y las ruedas elevadoras simplifican el despliegue en el sitio.Validación de fábrica para proyectos a gran escala al por mayor, proporciona una transmisión de potencia y señal constante al tiempo que evita la torsión de los cables y reduce la carga de trabajo de mantenimiento de campo para los integradores de sistemas.



Características

  • Compartimientos de tres niveles
  • Protección frente a los EMI
  • Puertas de servicio independientes
  • Ventilación por matriz
  • Instalación del suelo

Aplicaciones

  • Discos giratorios de radar de gran tamaño
  • Torres óptico-eléctricas gigantes
  • Máquinas y aparatos para el transporte de mercancías
  • Las demás máquinas y aparatos de ensayo
  • Las demás máquinas de la partida 8471

No se puede optar

  • Número de canales personalizados
  • Cantidad de corriente variable
  • Dimensión modificada del armario
  • Diseño de la escotilla ajustado
  • Compatibilidad especial de las señales

Especificación


BHCN-C-13400-1060-66P-02EG, incluidas las sustancias químicas que contienen BHCN

Especificación

Calificación de protección

Protección IP54

Humedad de trabajo

< 95% (a 20 °C)

Temperatura de trabajo

¥20°C a +55°C

Velocidad de trabajo

0 ̊5 rpm

Voltado de trabajo

0 ̊690 VAC/VDC

Anillo/corriente nominal

1 circuito × 400 A (PE); 12 circuitos × 400 A (690 VAC); 3 circuitos × 60 A (690 VAC); 4 circuitos × 60 A (380 VAC); 3 circuitos × 100 A (380 VAC)

Resistencia dieléctrica

≥ 1500 VAC @ 60 Hz entre dos circuitos cualquiera

Resistencia al aislamiento

Se aplicarán las siguientes medidas:

Fluctuación de la resistencia de contacto

Se aplicarán las siguientes medidas:

Material de contacto

Las demás materias metálicas

Terminado

Los terminales de conexión de tipo tornillo

Mantenimiento

Se requiere mantenimiento regular





Voltado de trabajo

0 ̊230 VAC/VDC

Anillo/corriente nominal

1 circuito × 16 A (IE); 2 circuitos × 10 A (230 V); 63 circuitos para señal; 2 grupos de Gigabit Ethernet

Resistencia dieléctrica

≥ 1000 VAC @ 50 Hz entre dos circuitos de potencia cualquiera; ≥ 300 VAC @ 60 Hz entre dos circuitos de señal cualquiera

Resistencia al aislamiento

El valor de las emisiones de CO2 emitidas por los motores de combustión renovable será el valor de las emisiones de CO2 emitidas por los motores de combustión renovable.

Fluctuación de la resistencia de contacto

Se aplicarán las siguientes medidas:

Material de contacto

Metales preciosos / oro en oro

Terminado

Cuadro de unión

Mantenimiento

Sin mantenimiento





Tipo de rotación

El anillo gira, los cepillos permanecen inmóviles

Método de montaje

Con un valor de las partidas de las partidas de las demás partidas del mismo tipo que el valor de las partidas de las demás partes del mismo tipo

Materiales para la vivienda

Acero Q235A con acabado de pintura RAL 7035

Las demás

Calentador de 220 V, 200 W, controlado por un interruptor de termostato


Dibujo de contorno

Anillo de deslizamiento de pincel de carbono de tres niveles con ventilación matriz


Nuestro servicio
1Responder a la consulta en 24 horas.
2Por favor, por favor, informe qué artículos le interesan y el precio razonable se le proporcionará a la recepción de su nueva consulta ASAP.
3Responda su pregunta con detalle.
4- Resolvió el problema con usted durante el uso de nuestros productos.
5Se le ofrecerán muestras para nuestra futura cooperación.

Preguntas frecuentes

1¿Qué hacemos?
Nos centramos en el desarrollo, diseño, fabricación de sliprings de alta calidad, y ofrecemos varias soluciones para sistemas rotativos.

2¿Cuánto tiempo hemos estado en el negocio?
CENO estableció el negocio de anillos de deslizamiento desde 2009.

3¿Qué es un anillo de deslizamiento?
Un anillo de deslizamiento es un dispositivo electromecánico que permite la transmisión de potencia y señales eléctricas desde una estructura estacionaria a una estructura giratoria.Un anillo de deslizamiento se puede utilizar en cualquier sistema electromecánico que requiera rotación mientras se transmite potencia o señalesPuede mejorar el rendimiento mecánico, simplificar el funcionamiento del sistema y eliminar los cables propensos a daños que cuelgan de las articulaciones móviles.

4¿Cómo elijo un anillo de deslizamiento?
La selección adecuada de una solución de anillo de deslizamiento requiere detalles sobre los parámetros de funcionamiento de su aplicación, incluidos los circuitos totales, el voltaje y los amperios por circuito, la velocidad de funcionamiento y el tipo de montaje.Un buen lugar para comenzar su búsqueda es con nuestros anillos de resbalón estándarSi usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.

5¿Ofrece anillos de deslizamiento personalizados?
Sí, si usted está seguro de que una solución personalizada / modificada es más probable que sea necesaria o necesita ayuda en su selección, póngase en contacto con nosotros para empezar.Nuestros ingenieros encontrarán la solución perfecta para sus necesidades..

¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.

Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones

Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo del anillo de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.

Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.

Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
