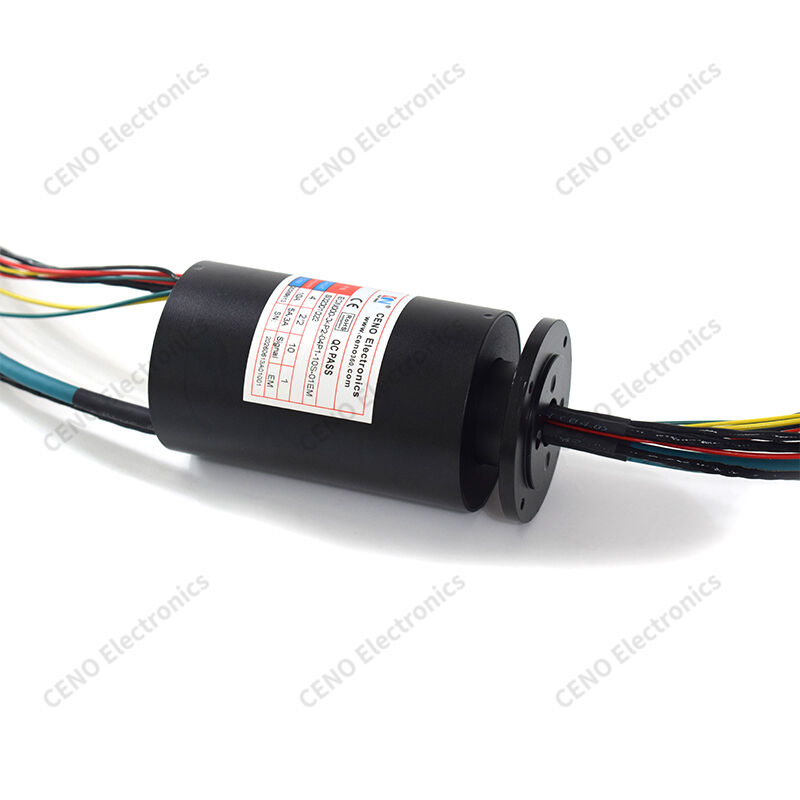

Anillo deslizante Ethernet 100 Mbps conector giratorio OEM
El ECN000-04P2-04P1-10S-01EM es un anillo deslizante Ethernet de CENO con montaje de brida que adopta ensamblajes de contacto de oro de precisión para transmitir energía, señales de control y datos Ethernet de 100 Mbps a través de una rotación continua de 360°. La brida de montaje integrada permite un ensamblaje directo sin adaptadores adicionales. El cableado diferencial optimizado preserva la adaptación de impedancia y minimiza la pérdida de paquetes de datos. Este robusto conector de datos giratorio ha pasado la inspección CE y RoHS y está diseñado para pedidos OEM a granel de maquinaria industrial rotativa de velocidad media.
Características
- Montaje con brida
- Contactos de oro
- Canal Ethernet
- Adaptado a la impedancia
Aplicaciones
- Cámaras PTZ
- Platos giratorios
- Equipos de inspección
- Maquinaria de embalaje
Opcional
- Longitud del cable
- Conectores RJ45
- Cableado blindado
- Configuración de circuitos
Especificación
|
ECN000-04P2-04P1-10S-01EM
|
Especificación
|
|
Grado de protección
|
IP51
|
|
Humedad de funcionamiento
|
inferior al 60% HR
|
|
Temperatura de funcionamiento
|
-40°C a +60°C
|
|
Especificaciones del cable
|
Cable blindado de par trenzado de dos/cuatro núcleos de teflón estañado AWG17#/22# (0,2 mm²), CAT6
|
|
Voltaje de funcionamiento
|
0–48 VCA/VCC
|
|
Número de circuitos/corriente
|
4 circuitos × 10 A (48 V); 2 circuitos × 5 A (24 V);
2 circuitos × 3 A (24 V); 1 grupo × CAN;
1 grupo × RS422; 1 grupo × RS485;
1 grupo × Ethernet de 100 Mbps
|
|
Rigidez dieléctrica
|
≥500 VCA a 50 Hz entre dos circuitos
|
|
Resistencia de aislamiento
|
≥100 MΩ a 300 VCC
|
|
Fluctuación de la resistencia de contacto
|
≤30 mΩ (al funcionar a 600 rpm)
|
|
Longitud del cable
|
rotor: 500 mm; estator: 500 mm
|
|
Velocidad de funcionamiento
|
0–60 rpm
|
|
Método de montaje
|
extremo del rotor fijado al eje suministrado por el cliente con tornillos
|
|
Material de contacto
|
metal precioso
|
|
Material de la carcasa
|
aleación de aluminio, arenado y anodizado en negro
|
Dibujo de contorno
