Anillo rozante Ethernet con contactos dorados resistentes a vibraciones para equipos rotativos

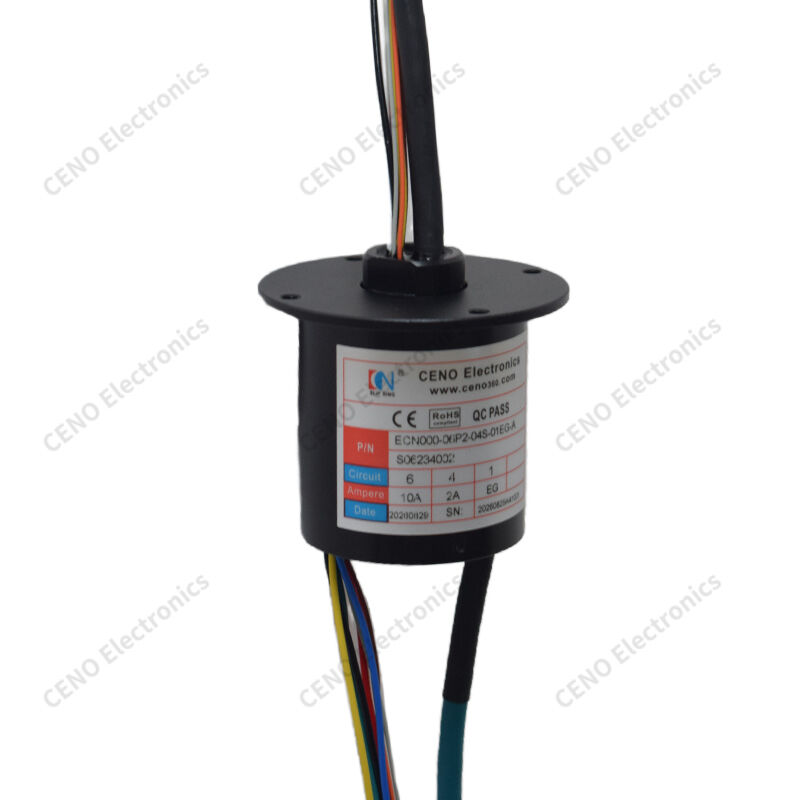

ECN000-06P2-04S-01EG-A es un anillo rozante Ethernet tipo brida de CENO que permite la entrega simultánea de potencia, señales discretas y señales Ethernet mientras gira infinitamente a 360 grados. Su refinada estructura de contacto dorado minimiza la fluctuación de la señal y la diafonía entre los circuitos de potencia y de red. La carcasa de aluminio mecanizada de precisión mejora la estabilidad estructural contra las vibraciones. Cada unidad se somete a una estricta inspección de rendimiento dinámico antes del envío. Cuenta con certificaciones CE y RoHS, admite producción en masa y ajuste personalizado para integradores de sistemas, ideal para equipos rotativos que necesitan comunicación de red y de potencia ininterrumpida.
Características
- Anti-diafonía
- Contactos dorados
- Resistente a vibraciones
- Montaje con brida
- Temperatura amplia
Aplicaciones
- Pan-tilt de vigilancia
- Mesa de trabajo giratoria
- Articulación robótica
- Probador giratorio
- Unidad giratoria de cámara
Opcional
- Especificación de cable
- Diseño de canales
- Clasificación IP
- Longitud del cable
- Terminales personalizados
Especificación
|
ECN000-06P2-04S-01EG-A
|
Especificación
|
|
Protección (Grado IP)
|
IP51
|
|
Humedad de trabajo
|
60% HR
|
|
Temperatura de trabajo
|
-50℃~+60℃
|
|
Tamaño del cable de conexión
|
Cable AWG17#/24# Teflón UL, CAT6
|
|
Voltaje nominal
|
0~220VAC/VDC
|
|
Circuitos y corriente
|
6 Circuitos * 10A, 4 Circuitos * 2A (Señal), 1 Grupo * 1000M Ethernet
|
|
Rigidez dieléctrica
|
≥1000VAC@50Hz (Potencia), 300VAC@50Hz (Señal)
|
|
Resistencia de aislamiento
|
500MΩ@500VDC (Potencia), 100M@300VDC (Señal)
|
|
Ruido eléctrico
|
Máx. 30mΩ
|
|
Longitud del cable de conexión
|
Rotor: 500mm, Estator: 500mm
|
|
Velocidad de trabajo
|
0~100rpm
|
|
Modo de rotación
|
Instalación de brida en el lado del estator
|
|
Material de contacto
|
Metal precioso/Oro a oro
|
|
Material de la carcasa
|
Aleación de aluminio
|
Dibujo de contorno
Por qué con CENO
CENO es una empresa tecnológicamente avanzada en el campo de los anillos rozantes que se dedica a la investigación y desarrollo, fabricación y ventas. Contamos con equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad del producto y un rendimiento fiable. El área de las instalaciones cubre 3000 metros cuadrados y está ubicada en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, Antideflagrante
Ventaja CENO
Los miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo de los anillos rozantes. Los operadores que trabajan en procedimientos críticos están calificados mediante capacitación interna.
Servicio que ofrece CENO
Servicio de consultoría 24 horas, 7 días a la semana.
Producción en masa y personalizada.
Ofrecimiento de soluciones para sistemas de rotación de 360°.
Le invitamos a consultarnos con sus solicitudes para cualquier sistema de rotación de 360°. Le proporcionaremos un servicio integral para responder a sus consultas de manera oportuna.
