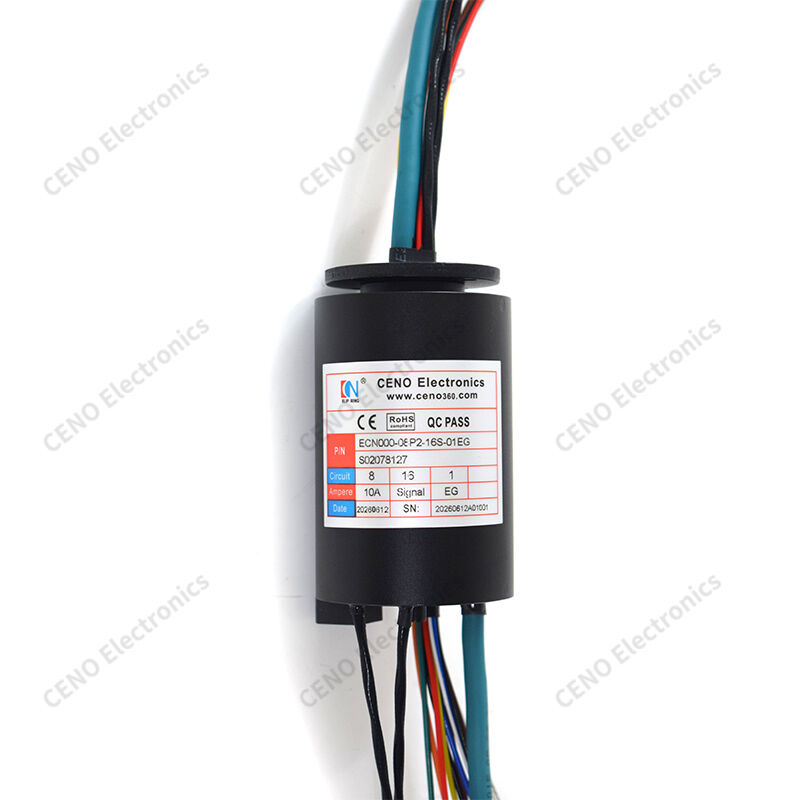

Anillo rozante Ethernet con carcasa anodizada dura para estabilidad a largo plazo
ECN000-08P2-16S-01EG es un anillo rozante Ethernet de CENO que permite la transferencia simultánea de energía, señal y Ethernet mientras gira 360° sin límite angular. La partición interna de canales mantiene la integridad de los datos intacta bajo movimiento cíclico continuo. La carcasa de aluminio anodizado duro proporciona una estabilidad mecánica fiable para el despliegue de campo a largo plazo. Cada unidad se somete a una validación de rotación en vivo antes del envío. Cumpliendo con las normas CE y RoHS, admite suministro en volumen y ajustes personalizados para constructores de maquinaria, construido para equipos rotativos que necesitan enrutamiento combinado de datos de energía y red.
Características
- Integridad de datos
- Canales particionados
- Anodizado duro
- Montaje con brida
- Estable a largo plazo
Aplicaciones
- Sistema de paneo e inclinación
- Estación de trabajo giratoria
- Actuador robótico
- Banco de pruebas giratorio
- Montura giratoria de visión
Opcional
- Colores de cables
- Configuración de reducción de potencia
- Protección del eje
- Alivio de tensión
- Asignación de pines
Especificación
|
ECN000-08P2-16S-01EG
|
Especificación
|
|
Clasificación de protección
|
IP51
|
|
Humedad de funcionamiento
|
Por debajo del 60% HR
|
|
Temperatura de funcionamiento
|
-20°C a +60°C
|
|
Especificaciones del cable
|
Cable blindado de par trenzado de dos hilos, PTFE estañado UL, AWG17#/24#, CAT
|
|
Voltaje de funcionamiento
|
0~24VAC/VDC
|
|
Número de circuitos/corriente
|
8 circuitos × 10A; 12 circuitos × señal; 2 grupos × RS485; 1 grupo × Gigabit Ethernet
|
|
Rigidez dieléctrica
|
≥300VAC@50Hz entre dos circuitos
|
|
Resistencia de aislamiento
|
100MΩ@300VDC
|
|
Fluctuación de la resistencia de contacto
|
≤30mΩ (operando a 50rpm)
|
|
Longitud del cable
|
Rotor: 600mm; Estator: 600mm
|
|
Velocidad de funcionamiento
|
0~300rpm
|
|
Método de montaje
|
Extremo del rotor accionado por posición plana, extremo del estator fijado por brida
|
|
Material de contacto
|
Metal precioso/oro a oro
|
|
Material de la carcasa
|
Aleación de aluminio, arenado y anodizado en negro
|
|
Vida útil
|
10 millones de revoluciones
|
Dibujo de contorno
Por qué con CENO
CENO es una empresa tecnológicamente avanzada en el campo de los anillos rozantes que se dedica a la investigación y desarrollo, fabricación y ventas. Contamos con equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad y el rendimiento fiable de los productos. El área de las instalaciones cubre 3000 metros cuadrados y está ubicada en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, Antiexplosión
Ventaja CENO
Los miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo de los anillos rozantes. Los operadores que trabajan en procedimientos críticos están calificados mediante formación interna.
Servicio que ofrece CENO
Servicio de consulta 24 horas, 7 días a la semana.
Producción en masa y personalizada.
Ofrecimiento de soluciones para sistemas de rotación de 360°.
Le invitamos a consultarnos con sus solicitudes para cualquier sistema de rotación de 360°. Le proporcionaremos un servicio integral para responder a sus consultas de manera oportuna.
