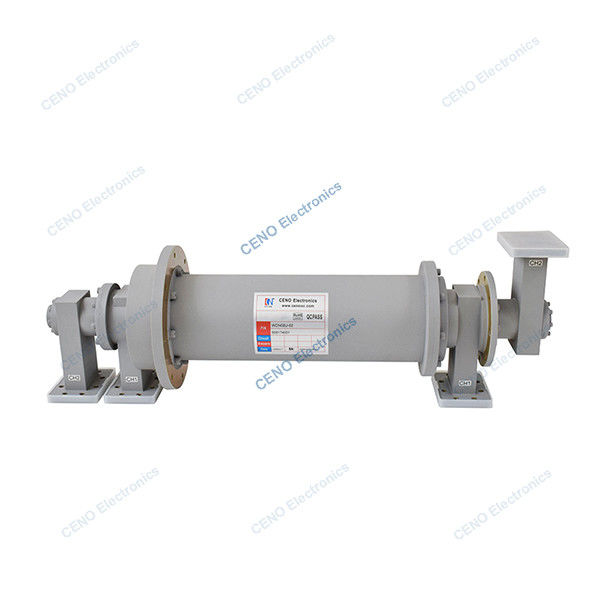

Anillo de deslizamiento de la guía de onda con 2 canales CPRG187G Frecuencia de radio articulación rotativa
WCN02U-02 es una articulación rotativa de guía de ondas CENO con 2 canales CPRG 187G.Una guía de onda es un elemento estructural utilizado para guiar la transmisión de ondas electromagnéticas de alta frecuencia (como microondas o ondas milimétricas)Su principio de funcionamiento se basa en las características de reflexión y propagación de las ondas electromagnéticas dentro de un límite cerrado o abierto.Puede transmitir eficientemente energía electromagnética en una banda de frecuencia específica al tiempo que reduce la pérdida de transmisión y la fuga de radiación.
Especificación
| Designación del canal |
Canal 1 |
Canal 2 |
| Tipo de interfaz / material / acabado de la superficie |
CPRG 187G / aleación de aluminio / cromado |
CPRG 187G / aleación de aluminio / cromado |
| Rango de frecuencia |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| Capacidad de potencia máxima |
250 kW/min |
250 kW/min |
| Capacidad de potencia media |
El valor de las emisiones de CO2 es el siguiente: |
El valor de las emisiones de CO2 es el siguiente: |
| VSWR máximo |
1.25 |
1.25 |
| Variación de VSWR durante la rotación, máximo |
0.1 |
0.1 |
| Pérdida de inserción, máximo |
0.4 dB |
0.5 dB |
| Variación de la pérdida de inserción durante la rotación, máximo |
0.1 dB |
0.1 dB |
| Aislamiento entre |
60 dB |
| Temperatura de funcionamiento |
-20°C a 55°C |
| velocidad de rotación |
10RPM máximo, 6RPM de funcionamiento |
Características
- Transmisión eficiente de la señal de alta frecuencia
- Bajo consumo de energía y alta capacidad de potencia
- Interferencias electromagnéticas
Aplicaciones
- Máquina automática
- Sistema de radar
- Comunicación por satélite
- Comunicación por microondas
- Equipo médico
No se puede optar
- Rango de frecuencia
- Canales
- Pérdida de inserción
- Velocidad nominal
- Temperatura de trabajo
Dibujo de contorno
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo del anillo de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.
Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
