Anillo Colector Rotatorio de RF y Ethernet de Potencia Eléctrica Integrada a Baja Temperatura

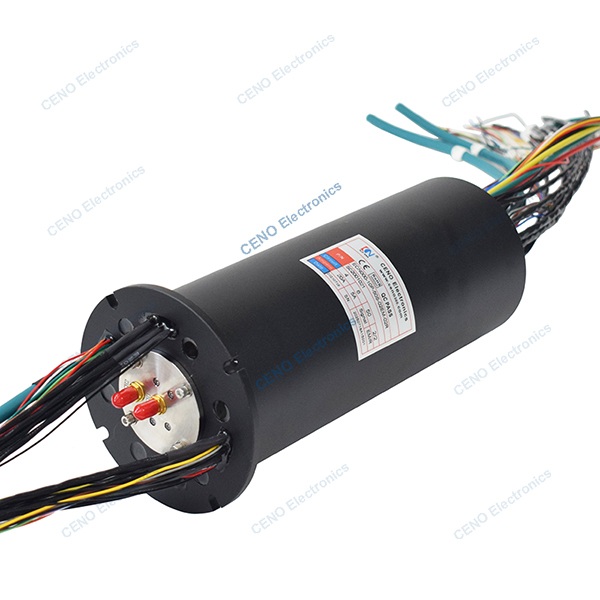

ECN000-10P-50S-02EM-02R es un anillo colector integrado de CENO que combina circuitos de potencia eléctrica, señal Ethernet y 2 canales de radiofrecuencia. Los anillos colectores de RF están diseñados y categorizados específicamente por frecuencia de transmisión en anillos colectores de RF de baja frecuencia y anillos colectores de alta frecuencia/microondas. Los anillos colectores de RF de baja frecuencia son relativamente simples de fabricar y relativamente económicos. Los anillos colectores de alta frecuencia/microondas son difíciles de diseñar y fabricar, requiriendo estándares extremadamente altos para materiales y estructura, y por lo tanto son costosos. Para más información, por favor contáctenos.
Especificación
|
ECN000-10P-50S-02EM-02R
|
Especificación |
| Corriente y Circuitos |
4*20A; 6 * 5A; 50 * Señal; 2 * Señal Ethernet |
| Tensión Nominal |
0 ~ 220 VAC/VDC |
| Resistencia dieléctrica |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Resistencia de aislamiento |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Onda de resistencia de contacto |
≤ 30mΩ |
| Temperatura de trabajo |
-40°C~+60°C |
| Humedad de trabajo |
60%HR |
| Grado de protección IP |
IP51 |
| Velocidad de funcionamiento |
0~100rpm |
| Diámetro exterior |
Ø90mm |
| Material de contacto |
Metal precioso |
| Material de la carcasa |
Aleación de aluminio |
| Longitud del cable |
Según personalizado |
| Forma de rotación |
Instalación de brida |
| Radiofrecuencia |
Parámetros |
| |
Canal 1 |
Canal 2 |
| Tipo de conector |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Estilo |
Estilo I |
Estilo I |
| Rango de frecuencia |
DC a 8GHz |
DC a 8GHz |
| ROE (máx.) |
1.4 |
1.5 |
| ROE flotante (máx.) |
0.15 |
0.2 |
| Pérdida de inserción |
0.7dB |
1.1dB |
| Pérdida de inserción (máx.) |
0.1dB |
0.1dB |
| Potencia promedio |
10W@1Ghz |
10W@1Ghz |
| Aislamiento |
70dB |
70dB |
Características
- Alta frecuencia y canales opcionales
- Diferente estructura según personalizado
- 2 Canales y opcional
- Adecuado para entornos de baja temperatura
- Fácil instalación y sin mantenimiento
Aplicaciones
- Antena de radar
- Video de alta definición
- Radar de control de tráfico aéreo
- Estación terrestre de satélite
- Sistema EMC
Opcional
- Circuito, Voltaje, Corriente
- Canales y señales
- Estructura y Materiales
- Grado de protección
- Velocidad y temperatura de trabajo
Dibujo de contorno
