2 canales de radiofrecuencia articulación rotativa con RF anillo de deslizamiento traje Baja temperatura

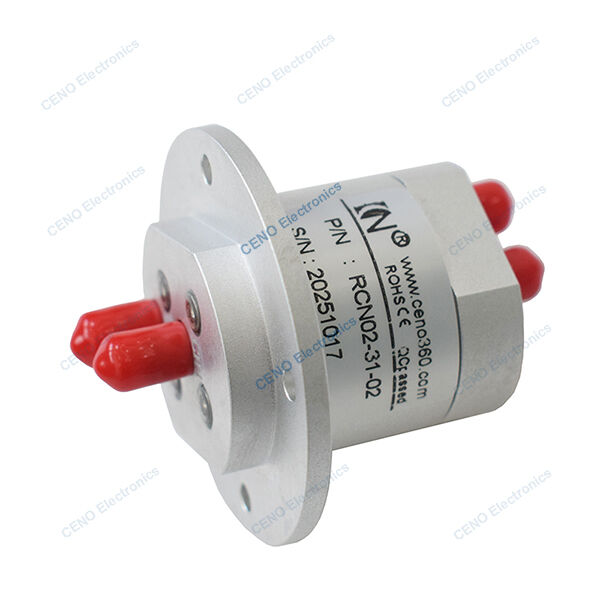

RCN02-31-02 es una articulación rotativa coaxial de radiofrecuencia de 2 canales CENO con un rango de frecuencia DC-2GHz y 29-31GHz.Las juntas rotativas de RF se utilizan en aplicaciones de rotación continua para transmitir señales de alta frecuencia y alta velocidad entre componentes estacionarios y rotativosLas juntas rotativas de RF presentan una estructura compacta, un rendimiento estable, un excelente blindaje, fuertes capacidades antiinterferencias y una fácil integración para diferentes aplicaciones.Para más información, póngase en contacto con nosotros.
Especificación
| Se aplicarán las siguientes medidas:Especificación |
| Canales |
Se aplicarán las siguientes medidas: |
Se aplicará el método siguiente: |
| Tipo de interfaz |
SMA 2.92-K ((50Ω) |
La SMA (50Ω) |
| Rango de frecuencia |
29-31GHz |
DC-2GHz |
| Potencia máxima, máximo |
50 W |
30 W |
| Potencia media, máximo |
25 W |
10 W |
| VSWR, máximo |
1.6 |
1.5 |
| VSWR-wow, el máximo |
0.15 |
0.2 |
| Pérdida de inserción, máximo |
0.8dB |
0.6dB |
| Pérdida de inserción- wow, máximo |
0.1 dB |
0.1 dB |
| Capacidad de carga en CC |
50V@1A |
| Insolación, min. |
50 dB |
| Velocidad de rotación máxima |
60 rpm |
| Tiempo de vida, minuto |
5 millones |
| Torque de arranque |
≤ 0,3 Nm |
| Temperatura |
-40 °C ~ + 70 °C ((O); -55 °C ~ + 85 °C ((S) |
| Humedad |
El 95% |
| Grado de protección IP |
Protección IP41 |
| Tratamiento de la superficie |
Oxidación conductiva |
| Material del cuerpo |
De aleación de aluminio |
| Alturas |
Hasta 3 Km |
| Choque y vibración |
Por RTCA DO-160G (TBD), estándar para sistemas aerotransportados |
Características
- Diseño integrado para combinar señal de potencia y 4 canales de RF conjunta
- Simplemente la estructura del sistema y optimizar el alambre y el traje de baja temperatura
- Instalar fácil y mantenimiento gratuito
Aplicaciones
- Defensa y aeroespacial
- Automatización industrial de gama alta
- Robótica industrial
- Cuadro de comunicaciones por satélite
- Equipo médico
No se puede optar
- Circuito, voltaje y corriente
- Canales y rango de frecuencia
- Contacto / Materiales de la vivienda
- Tipo de conector y grado IP
- Velocidad de trabajo y temperatura
Dibujo de contorno
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo de los anillos de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.
Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
