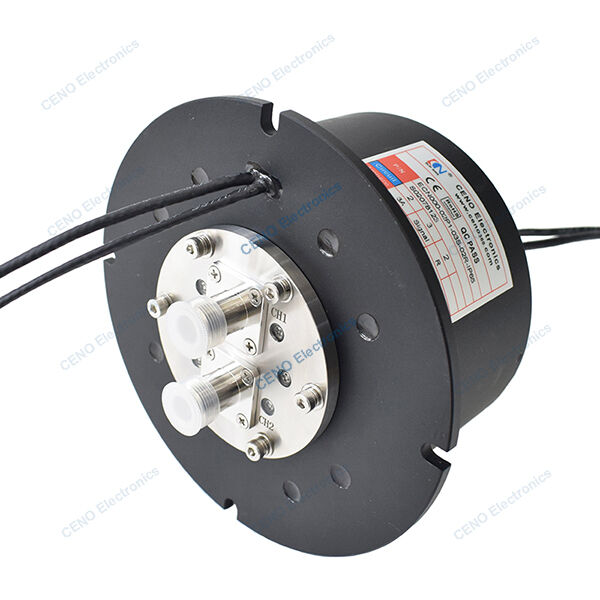

Baja temperatura integrar la potencia y la radiofrecuencia anillo de resbalón combinado RF articulación rotativa
ECN000-02P1-03S-02R-IP65 es un traje rotatorio de unión de circuitos combinados de señal de potencia eléctrica y 2 canales de radiofrecuencia para entornos de baja temperatura.Los anillos de deslizamiento integrados de CENO son una solución de conexión rotativa multifuncional que integra altamente varios módulos de transmisión como el anillo de deslizamiento de potencia, para las juntas rotatorias RF y los canales neumáticos/hidráulicos, especialmente diseñados para la transmisión rotativa simultánea en sistemas complejos.
Especificación
| El número de datos de las autoridades competentes es el siguiente:Especificación |
| Corriente y circuitos |
2 * 3A; 3 * 10 señal |
| Válvula de tensión nominal |
Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica |
Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Onda de resistencia de contacto |
≤ 30 mΩ |
| Temperatura de trabajo |
-40°C~+60°C ((O); -45°C~+70°C (S) |
| Humedad de trabajo |
60 por ciento RH |
| Grado de protección de propiedad intelectual |
Protección IP65 |
| Velocidad de funcionamiento |
0 ~ 30 rpm |
| Diámetro exterior |
Ø130 mm |
| Materiales |
Metales preciosos; aleación de aluminio |
| Instalación |
Instalación de las bridas |
| Junta rotatoria de RF |
|
| Canales |
Canal 1 |
Canal 2 |
| Tipo de conector |
N-K ((50Ω) |
N-K ((50Ω) |
| Rango de frecuencia |
CC a 1 GHz |
CC a 1 GHz |
| Potencia media (máxima) |
60 W |
20 W |
| Se aplicarán las siguientes medidas: |
1.25 |
1.3 |
| Se aplicarán las siguientes medidas: |
0.1 |
0.15 |
| Pérdida de inserción (máximo) |
0.3 dB |
0.4 dB |
| Tasa de pérdida de inserción (máximo) |
0.1 dB |
0.1 dB |
| El aislamiento |
70 dB |
70 dB |
Características
- Estructura compacta con diseño integrado y opciones de señales / datos
- Traje para bajas temperaturas, rendimiento estable, tipo de sellado alto
- Instalar fácil y mantenimiento gratuito
Aplicaciones
- Máquina automática
- Investigación científica navegación
- Radar de control de tráfico aéreo
- Sistema de cápsulas fotoeléctricas
- Video de alta definición
No se puede optar
- Circuito, voltaje y corriente
- Canales / rango de frecuencias
- Contacto / Materiales de la vivienda
- Grado de protección
- Velocidad de trabajo y temperatura
Dibujo de contorno
¿Por qué con CENO?
CENO es una empresa tecnológica en el campo de los anillos de deslizamiento que se dedica a la investigación y el desarrollo, la fabricación y las ventas.Tenemos equipos avanzados e instrumentos de prueba de alta precisión para garantizar la calidad de los productos y un rendimiento confiableEl área de las instalaciones cubre 3000 metros cuadrados y se encuentra en Shenzhen, China.
Certificación
ISO9001, CE, RoHS, UL, a prueba de explosiones
Ventaja del CENO
Miembros del equipo de ingeniería tienen más de 10 años de experiencia en el campo de los anillos de deslizamiento. Los operadores trabajan en procedimientos críticos y todos están calificados por capacitación interna.
Servicio que ofrece el CENO
Servicio de consultoría las 24 horas, los 7 días.
Producción en masa y a medida.
Solución ofrecida para el sistema de rotación de 360°.
Bienvenido a consultarnos con sus solicitudes para cualquier sistema de rotación de 360 °. Proporcionaremos un servicio de parada para que responda oportunamente a sus consultas.
